Inicio ProductosMáquina de bobina del estator

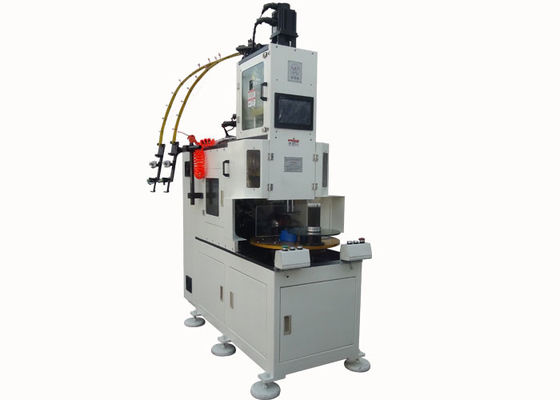

Máquina de bobina vertical del estator del motor 2/postes de 4/6 y 8

Máquina de bobina vertical del estator del motor 2/postes de 4/6 y 8

    • Vertical Motor Stator Winding Machine 2 / 4 / 6 and 8 Poles
    • Vertical Motor Stator Winding Machine 2 / 4 / 6 and 8 Poles
  • Vertical Motor Stator Winding Machine 2 / 4 / 6 and 8 Poles

    Datos del producto:

    Lugar de origen: China
    Nombre de la marca: SMT
    Certificación: ISO9001/SGS/CE
    Número de modelo: SMT-LR150

    Pago y Envío Términos:

    Cantidad de orden mínima: 1 set
    Precio: Negotiable
    Detalles de empaquetado: Caja de madera conveniente para el transporte del mar.
    Tiempo de entrega: 37 - 45 días para 1set
    Condiciones de pago: T / T, L / C, Western Union
    Capacidad de la fuente: 2pcs/37 - 81 días
    Contactar ahora
    Descripción detallada del producto
    nombre: Máquina de bobina vertical del estator del motor 2/postes de 4/6 y 8 Velocidad del alambre: ≤3000r/min
    Número de la transferencia: 2-6pcs Fuente de alimentación: 380v/50/60Hz 7Kw
    Peso: 1100kg Dimensión: (L) 1800X (W) 1200X2200m m
    Cabeza de la bobina: 1pcs Altura de pila máxima: ≤70mm
    Vida del molde: >1.000.000 tiros Automático de rasante: lleno-automático

    Máquina de bobina vertical automática del estator del motor 2/bobina de bobinas de postes de 4/6 y 8





    1. Seis ejes son controlados por los motores servos.
    2. las cabezas dobles de la bobina y cuatro estaciones enrollan las bobinas bifásicas a la vez, que pueden enrollar los alambres solos y múltiples.

    3. El viento vertical de la serie de la máquina de bobina arrolla directamente y ordenanza en las tazas de la transferencia.
    4. el eje de la tubería, el molde de alta velocidad que sumerge, enganchando y cortando el alambre, la placa giratoria y el índice todo de la taza de la transferencia son controlados por los motores servos.
    5. Es especialmente conveniente para la inserción de la bobina del estator con altos factor del terraplén de la ranura y abertura de la ranura.
    6. Ahorra el trabajo y tiene eficacia alta.



    (1) datos técnicos principales




    Modelo
    SMT-LR100 SMT-LR150I SMT-LR150 II SMT_LR200  LR150 QLR150A
    Cabeza de la bobina 1 1 1 1 1  1
    Diámetro de alambre (milímetros) 0.3~1.0 0.3~1.0 0.3~1.2 0.3~1.2 0.3~1.2 0.3~1.2m m 0.3~12
    Descargue la velocidad ≤2500r/min ≤2500r/min ≤2500r/min ≤2000r/min 2500 2500
    Altura de pila ≤80mm ≤120mm ≤150mm ≤230mm ≤120mm ≤150mm
    Precisión de la bobina + 0 + 0 + 0 + 0 + 0 + 0
    Fuente de alimentación 380v/50/60HZ 8Kw 8Kw 9Kw 8Kw 8Kw
    Presión de aire ≥0.6Mpa ≥0.6Mpa ≥0.6Mpa ≥0.6Mpa ≥0.6pa ≥0.6pa
    Peso ≈1350Kg ≈1600Kg ≈1600Kg ≈2200Kg ≈1600Kg ≈1800Kg
    Dimensión
    (L×W×Hcm)
    180×110×200 180×120×220 180×130×230 220×180×250 180×120×220 180×130×230



    (2) función principal y característica de la máquina


    Útiles de la bobina: cada máquina tiene un útiles determinados de la bobina y tres formas verticales de la bobina.
    El sistema del conjunto de útiles puede ser cambiado, y toma sobre 15min.
    La placa giratoria es estructura de dos estaciones. Adopta el sistema servo para girar y para poner en un índice la forma de transferencia.
    Permita tres alambres que enrollan simultáneamente.
    El eje principal es controlado por el motor servo. La exactitud del número de la vuelta de la bobina es la vuelta ±1.
    La velocidad de rotación de trabajo puede ser fijada. La máquina no tiene ninguna vibración y ruido distintos.
    Libere de daño del esmalte y ate con alambre la broche. Una vez que el alambre de cobre se funciona con hacia fuera, la máquina parará automáticamente.
    El PLC puede fijar número de la vuelta, velocidad del viento, altura hundida los útiles, velocidad y la dirección de bobina hundidas los útiles.
    El eje de X Andy de la puta del alambre y del cortador de alambre adopta el sistema servo. Puede ajustar la longitud del alambre del puente y del alambre de ventaja.
    La fabricación hundida adopta el sistema servo. El número de segmento máximo de útiles hundido es 6.



    (3) perfil de OEM/ODM



    1. Una fabricación y una empresa comercial de la máquina de la producción del motor;

    2. Los productos se aplican a los motores de inducción, tales como motores de la lavadora, motor del acondicionador de aire, motor de la bomba, motor trifásico, el motor del motor de fan y compresor, etc.

    ventaja completa 3.Taking de ingenieros experimentados, de profesionales expertos, del equipo perfecto, del control de proceso estricto de fabricación y de la red de servicio ancha de la cobertura.

    la exportación 4.We nuestras máquinas a los países mundiales tales como E.E.U.U., Italia, Australia, India, Brasil, México, Turquía, Tailandia, Vietnam, Irán, etc. y nuestras máquinas comparte la gran reputación entre los clientes para su funcionamiento durable, confiable, precio y bueno razonables después de servicio.

    , los etc. y nuestras máquinas comparten la gran reputación entre los clientes para su funcionamiento durable, confiable, precio y bueno razonables después de servicio.





    (4) cadena de producción perfil



    Con buen servicio, el equipo profesional y la calidad confiable, Nide proveen del cliente los diferentes tipos de motor de CA, de motor de DC, de motor de BLDC que fabrica servicio de asesoramiento técnico y de servicio de proyección de llavero, incluyendo la valoración de costes del motor, los conocimientos técnicos de fabricación, formación del personal, y terminan proyecto de llavero.



    (5) sobre nuestra fábrica



    El equipo elegante del motor de Suzhou que fabrica Co., Ltd es una de las empresas dominantes de alta tecnología que se especializan en el diseño, producir y la venta de los equipos de fabricación del motor en China. La compañía ahora tiene casi 100 empleados, incluyendo más de 30 ingenieros y técnicos, con el área constructiva cerca de 4500 metros cuadrados y cientos sistemas de equipos de producción avanzados. Ahora se califica para diseñar y la cadena de producción completa de fabricación (sale de la bobina de bobina a la formación final de un estator) para los motores de CA tales como motor del aparato electrodoméstico, medio industrial y los pequeños motores, motor de la puerta del motor de la bomba, de la rueda y motor etc. del automóvil en 2012, SMT pasó la certificación de ISO9001: Sistema de gestión 2000 de la calidad.
