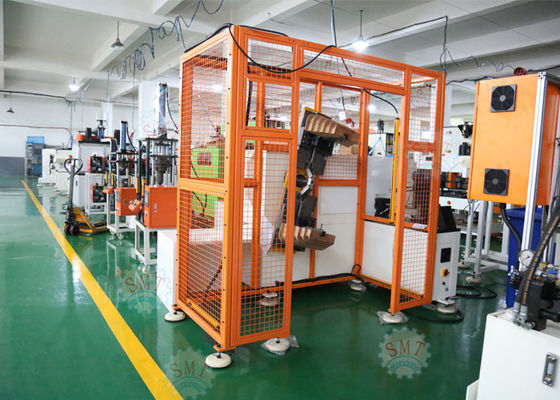

Máquina de bobina grande de bobina de estator de la máquina de bobina del estator de la dimensión SMT - DR1200

Big Dimension Stator Winding Machine Stator Coil Winding Machine SMT - DR1200

Datos del producto:

Lugar de origen: China
Nombre de la marca: SMT
Certificación: ISO9001/SGS
Número de modelo: SMT-DR1200

Pago y Envío Términos:

Cantidad de orden mínima: 1 set
Precio: Negotiable
Detalles de empaquetado: Ajuste de empaquetado de la caja de madera para su máquina.
Tiempo de entrega: 31 - 55 días
Condiciones de pago: T/T, L/C, Western Union, D/A
Capacidad de la fuente: 1pcs/30 - 55 días
Contactar ahora
Descripción detallada del producto
nombre: Máquina de bobina grande de bobina de estator de la dimensión color: según el requisito de cliente
Diámetro del oscilación: ≤900mm Aviador: 200m m
Número de la transferencia: 2-6pcs Fuente de alimentación: 220v/50/60Hz 3Kw
Peso: 1000Kg Dimensión: 2300x 2200 x 2000m m
Cabeza de la bobina: 8pcs Código SA: 8479811000



Máquina de bobina del estator del tamaño de marco/devanadera automáticas eléctricas grandes SMT - DR1200





La máquina de bobina grande de bobina de estator adopta el regulador del propósito especial para realizar la función de la bobina auto, de poner en orden auto, de la ranura acrossing, de conseguir auto a través del tubo de la cera y del ajuste de la salida, del etc. Esta máquina de bobina grande de bobina es conveniente para enrollar la bobina para el motor grande del poder. La máquina de bobina grande de bobina de estator podría producir diversas bobinas de la dimensión que está para el mismo estator del tamaño de la serie ajustando los útiles, y la tensión es ajustable.



Información necesaria para la máquina de bobina de bobina del moto


Será mejor si el cliente podría enviarnos el dibujo detallado que incluía debajo de la información.
1. Dibujo del estator
2. Dibujo de la bobina del estator
3. Dibujo de la distribución de la bobina
4. El otro requisito técnico
Si es posible, será mejor si el cliente puede enviarnos muestras.



(1) fecha técnica principal



Artículo Datos
Modelo DR1200
Diámetro del oscilación ≤900mm
Diámetro de alambre 0.4 - 1.5m m
Alambre de Paralle no. ≤ 40pieces
Presión de aire 0.4 -0- 0,6 MPa
Fuente de alimentación 220V/ 50/60Hz, 3kw
Peso de la máquina Sobre 1100kg
Dimensión de la máquina (LxWxH) 2300x 2200 x 2000m m



(2) uso:
Esta máquina es conveniente para 2 polos, bobina de 4 bobinas de los polos.

(3) función principal y característica de la máquina


Útiles de la bobina: cada máquina tiene un útiles determinados de la bobina y tres formas verticales de la bobina.
El sistema del conjunto de útiles puede ser cambiado, y toma sobre 15min.
La placa giratoria es estructura de dos estaciones. Adopta el sistema servo para girar y para poner en un índice la forma de transferencia.
Permita tres alambres que enrollan simultáneamente.
El eje principal es controlado por el motor servo. La exactitud del número de la vuelta de la bobina es la vuelta ±1.
La velocidad de rotación de trabajo puede ser fijada. La máquina no tiene ninguna vibración y ruido distintos.
Libere de daño del esmalte y ate con alambre la broche. Una vez que el alambre de cobre se funciona con hacia fuera, la máquina parará automáticamente.
El PLC puede fijar número de la vuelta, velocidad del viento, altura hundida los útiles, velocidad y la dirección de bobina hundidas los útiles.
El eje de X Andy de la puta del alambre y del cortador de alambre adopta el sistema servo. Puede ajustar la longitud del alambre del puente y del alambre de ventaja.
La fabricación hundida adopta el sistema servo. El número de segmento máximo de útiles hundido es 6.



(4) perfil de OEM/ODM


Aprovechando completo de ingenieros experimentados, los profesionales expertos, perfeccionan el equipo, control de proceso estricto de fabricación y red de servicio ancha de la cobertura, nos dedican para proveer de nuestros clientes la solución optimizada a la fabricación del motor eléctrico. Hasta ahora, excepto la cuota de mercado grande en China, exportamos hacia fuera las máquinas a los países mundiales tales como E.E.U.U., Italia, Australia, India, Brasil, México, Turquía, Tailandia, Vietnam, Irán, etc, y nuestras máquinas comparten la gran reputación entre los clientes para el funcionamiento durable, confiable él, el precio razonable y el buen después-servicio.



(5) cadena de producción perfil



Con buen servicio, el equipo profesional y la calidad confiable, Nide proveen del cliente los diferentes tipos de motor de CA, de motor de DC, de motor de BLDC que fabrica servicio de asesoramiento técnico y de servicio de proyección de llavero, incluyendo la valoración de costes del motor, los conocimientos técnicos de fabricación, formación del personal, y terminan proyecto de llavero.



(6) sobre nuestra fábrica



Localizado en Suzhou, una ciudad hermosa de la industria, corazón del comercio en el delta del río Yangzi, Smart se especializa en el R&D, la fabricación y las ventas de la maquinaria del motor de inducción. Nuestras máquinas producidas en la fábrica de Suzhou se aplican principalmente a los motores de inducción tales como motor de la lavadora, motor del aire acondicionado, motor de la bomba, motor de la bobina, motor trifásico, el motor del motor de fan y compresor, etc.
