Bobina del motor del ventilador que inserta la inserción de fabricación rápida de la bobina del cambio de la máquina

Bobina del motor del ventilador que inserta la inserción de fabricación rápida de la bobina del cambio de la máquina

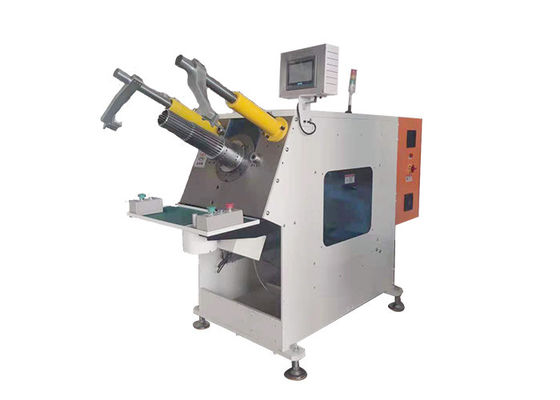

La bobina que inserta la máquina SMT-QX16 es caracterizada por los útiles rápidos, con la estructura más simple actualizada.

(1) parámetros técnicos de la bobina que insertan la máquina

(2) características principales de la bobina que insertan la máquina

A. Wedge y bobina es todo insertado automáticamente en el estator;

Motor servo de B. Adopting para empujar la bobina; con la función de pre-empujar de la bobina;

El papel de C. Cutting en depósito de la cuña es conducido por el motor servo; la velocidad es ajustable;

Motor servo de D. Adopting a la ranura de alimentación del papel por la ranura, ranura del intervalo o saltar la ranura; la longitud del papel de la cuña es ajustable;

Diseñan a E. Tooling y la pieza del cortador de la cuña para ser modulares, pueden ser cambiados juntos una vez;

El regulador del PLC del F. puede detectar la posición de la falta, con la función de la diagnosis de falta;

G. Equipped con el dispositivo de pre-alimentación del papel y hacer frente a la consistencia de la longitud del papel;

H. La velocidad de empujar la bobina es ajustable según diverso tamaño del alambre;

I. Operator trabaja en postura permanente;

J. Pressing el botón para encender la máquina por ambas manos;

Tiempo de K. Changeover: ≤10mins;

(3) asignación principal de la bobina que inserta la máquina (estándar)

Regulador del PLC: INOVANCE (China);

Sistema del motor servo: INOVANCE (China);

Elemento del sensor: OMRON (Japón), AUTONICS (Corea);

Otros elementos eléctricos: SCHNEIDER (Francia), IDEC (Japón), Delixi (China);

Tornillo de la bola: HIWIN (Taiwán)

Transporte: NSK (Japón), SKF (Suecia);

Elemento neumático: AirTAC (Taiwán);

Presión de la fuente de aire: 0.5~1MPa;

Poder: 3 kilovatios; (según la configuración real)

Fuente de energía: 380V/50Hz trifásico;

Peso: ≈1000Kg;

Dimensión para la referencia. (milímetro): (L) 1800× (W) 1000× (H) 1600;

(4) servicios

Nos centramos en desarrollar y producir las máquinas para diversa producción de los motores de inducción, tal como máquina de bobina, bobina que inserta la máquina, etc.

El diseño y la fabricación son estándar excepto cliente tiene petición especial. Por ejemplo, el diseño de la forma, la asignación y el color, el etc. pueden specilized. Además, podemos ayudar a arreglar la disposición de máquinas en sitio de cliente cuando sea necesario.

Nuestros ingenieros proveerán de clientes el soporte técnico profesional. Dentro de período de garantía de un año, alguna ayuda y piezas necesitan ser substituidas estarán gratis.

El después-servicio de ultramar está también disponible. Si el cliente necesita nuestra ayuda, nuestros ingenieros de las después-ventas estarán en el sitio de cliente dentro del tiempo más corto.

Estamos en un concepto seguro, profesional y eficiente del servicio de “sabiduría y humanidad hacia la dirección del desarrollo, tecnología y el mundo simultáneamente con el progreso”, cubrir diversas necesidades de clientes de crear una carrera brillante.

(5) cadena de producción oferta

Con buen servicio, el equipo profesional y la calidad confiable, SMT proveen del cliente los diferentes tipos de equipos para la diversa producción de los motores. Puede ser una máquina determinada o la línea entera del prodcution del proceso de enrrollamiento al proceso de formación final. Tan especialmente para el cliente que quiere la cadena de producción entera, podemos proporcionar servicio de asesoramiento técnico de fabricación y servicio de proyección de llavero, incluyendo la valoración de costes del motor, los conocimientos técnicos de fabricación, formación del personal, incluso proyecto de llavero completo.

(6) los detalles muestran
