(1) Fecha técnica principal
ít. | Datos |
Modelo | LG300 |
Diámetro de cable adecuado | 0.2-0.7mm |
Diámetro del estator | 150-300 mm |
Número de cuerda | 1-9 piezas |
Altura del estator | 15-35 mm |
Fuente de alimentación | 220V / 50 / 60Hz, 1.5kw |
Peso de la máquina | Alrededor de 430kg |
Dimensión de la máquina (LxWxH) | 1300x 800 x 1500mm |
(2) Aplicación

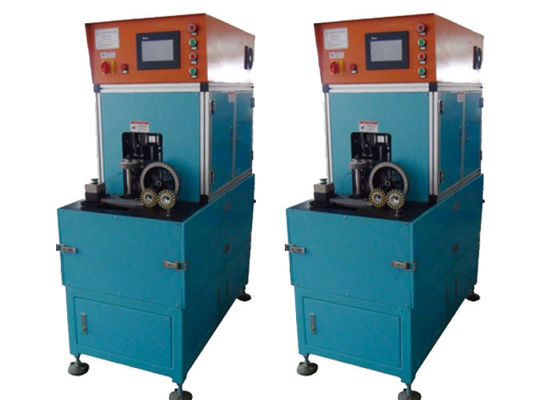

Esta bobinadora de motor de rueda está diseñada para la bicicleta eléctrica. Hace el bobinado bajo el control del servomotor. Su HMI podría diagnosticar la falla, contar y guardar la salida, etc. Además, la máquina de bobinado del motor de la rueda podría configurarse para la alimentación automática de alambre, bobinado de alambre multidiámetro, indexado automático, salto de ranura automático, velocidad de bobinado, etc. Es fácil operación y altamente eficiencia.
(3) Función principal de la máquina y característica
Herramientas de bobinado: cada máquina tiene un conjunto de herramientas de bobinado y tres formas de bobinado vertical.
El conjunto completo de herramientas se puede cambiar, y toma alrededor de 15 minutos.
La plataforma giratoria es estructura de dos estaciones. Adopta un sistema servo para rotar e indexar la forma de transferencia.
Permita que tres cables se enrollen simultáneamente.
El husillo principal está controlado por un servomotor. La precisión del número de giro de la bobina es de ± 1 turno.
La velocidad de rotación de trabajo se puede establecer. La máquina no tiene vibración y ruido distintivos.
Libre de daños en el esmalte y encaje de alambre. Una vez que el cable de cobre se agota, la máquina se detendrá automáticamente.
El PLC puede establecer el número de vueltas, la velocidad de bobinado, la altura de hundimiento de las herramientas, la velocidad de hundimiento de las herramientas y la dirección del bobinado.
El eje X and Y de la hooker de alambre y el cortador de alambre adopta el sistema servo. Puede ajustar la longitud del cable del puente y el cable.
Las herramientas hundidas adoptan el sistema servo. El número máximo de herramientas hundidas es 6.
(4) perfil de OEM / ODM
Aprovechando al máximo los ingenieros experimentados, los profesionales hábiles, el equipo perfecto, el estricto control del proceso de fabricación y la amplia red de servicios de cobertura, estamos dedicados a ofrecer a nuestros clientes la solución optimizada para la fabricación de motores eléctricos. Hasta ahora, excepto la gran cuota de mercado en China, exportamos máquinas a países de todo el mundo como EE. UU., Italia, Australia, India, Brasil, México, Turquía, Tailandia, Vietnam, Irán, etc., y nuestras máquinas comparten la gran reputación entre los clientes por su rendimiento duradero y confiable, precio razonable y buen servicio postventa.
(5) perfil de línea de producción
Con un buen servicio, equipo profesional y calidad confiable, Nide proporciona al cliente diferentes tipos de motores de CA, motores de CC, servicios de consultoría técnica de fabricación de motores BLDC y servicios de puesta a punto llave en mano, incluida la evaluación de costos de motores, conocimientos de fabricación, capacitación del personal. y completa el proyecto llave en mano.
(6) Sobre nuestra fábrica
Ubicada en Suzhou, una hermosa ciudad de industria, corazón de comercio en el delta del río Yangtze, Smart está especializada en I + D, fabricación y venta de maquinaria de motor de inducción. Nuestras máquinas producidas en la fábrica de Suzhou se aplican principalmente a motores de inducción como el motor de la lavadora, el motor del aire acondicionado, el motor de la bomba, el motor de la bobina, el motor trifásico, el motor del ventilador y el motor del compresor, etc.
