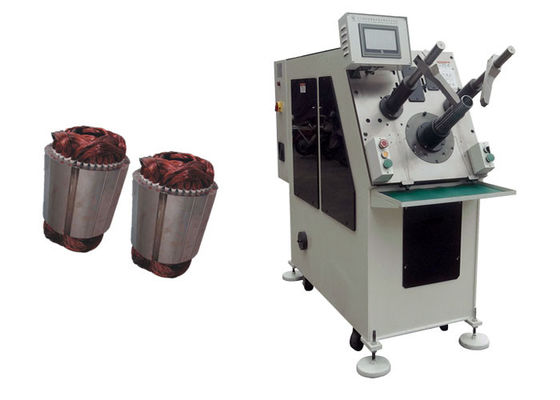

Small Motor Stator Winding Inserting Machine Automatic Coil Inserting Machine

Pequeña bobina del estator del motor que inserta la bobina automática de la máquina que inserta la máquina

  • Alta luz

    Máquina de la inserción de la bobina

    ,

    Cuña que inserta la máquina

    ,

    Bobina automática del motor que inserta la máquina

  • Nombre
    Bobina automática del pequeño motor que inserta la máquina para el estator/la bobina que insertan la
  • Modelo
    K90
  • Identificación del estator.
    20-100m m
  • Estator O.D.
    ≤160mm
  • Viaje de fabricación
    3-10m m
  • Fuente de alimentación
    ≤70mm
  • Condición
    Nuevo
  • Garantía
    12 meses
  • Lugar de origen
    China
  • Nombre de la marca
    SMT
  • Certificación
    ISO / SGS Audit
  • Número de modelo
    SMT-k90
  • Cantidad de orden mínima
    1 set
  • Precio
    Negotiable
  • Detalles de empaquetado
    Caja de la madera contrachapada con la bolsa de plástico
  • Tiempo de entrega
    7 - 10 semanas
  • Condiciones de pago
    T / T, L / C
  • Capacidad de la fuente
    1pcs/7 - 10 semanas

Pequeña bobina del estator del motor que inserta la bobina automática de la máquina que inserta la máquina

Bobina automática del motor que inserta la máquina para el estator/la bobina que insertan la máquina SMT - K90





La bobina y la cuña del parte movible de la máquina simultáneamente, inserción de la bobina es controlada por el sistema del motor servo, y la inserción de la cuña por el motor variable de la frecuencia.
Es controlado por HMI, y la máquina puede diagnosticar avería automáticamente.
Esta máquina es conveniente para el material del rollo de la cuña de la película de poliéster con grueso fijo y anchura fija (la anchura y la dimensión del grueso es proporcionada por el cliente)
La alimentación de la cuña está al lado de motor de escalonamiento, longitud de alimentación, cortando, formación, insertando número de ranura podría ser fijada.
El alambre de cobre del alambre y de aluminio es aplicable.
Capacidad de producción ≤25s/set (excluya las theman-horas para el trabajo auxiliar)
Tarifa primaria de la calificación para el wire≥98.5% de cobre, después de la reanudación, la tarifa el ≥99.5%



Máquina automática de la inserción de la bobina de bobina de estator del motor de inducción

Detalle rápido:

1.Automatically insertan la bobina en ranura del estator.
la máquina 2.This se utiliza para el estator del motor de inducción.
3.The el enrrollamiento/bobina y cuña/cubierta superior se inserta simultáneamente.
4. Operación simple, velocidad de poco ruido, rápida y alta automaticidad.
5. Control del PLC y de la pantalla táctil.

Descripción:

Esta máquina es conveniente para insertar la bobina y la cuña en el estator por el sistema servo; Este tipo de bobina del estator que inserta la máquina puede insertar la bobina y cuña o bobina y cuña al mediados de la ranura en el estator a la vez; la alimentación de la cuña es ser motor de escalonamiento hecho de BT, y la inserción de la bobina y de la cuña está al lado de sistema servo; diverso parámetro se podía fijar en interfaz persona-máquina; la velocidad y el modo de alimentación es acquirable según índice de diversa ranura y el diferente tipo de relleno de alambre; diversa producción del estator del tamaño puede ser alcanzada cambiando los útiles; apliqúese especialmente a los motores de inducción micro tales como motor del aire acondicionado, motor de la lavadora, motor de la compresión, motor de fan, generador y motor de la bomba.

Datos de Techanical

Estator máximo O.D 160m m
Identificación del estator 20~100m m
Longitud máxima de la pila del estator 120m m
Gama del número de ranura 8~48 ranuras
Nivel de entrada de enrrollamiento máximo el 80%
Alambre apropiado Alambre de cobre del alambre/de aluminio
Fuente de energía 380V/50Hz
Fuente de aire 0.5-0.8MPa
Productividad de la máquina 400pcs/8 horas
Dimensión de la máquina × del × 650m m de 1800m m 1700 milímetros
Peso sobre 1000Kg

Uso:

Esta máquina puede insertar la bobina/la bobina y la cuña/la cubierta superior en la ranura del estator simultáneamente. Esta máquina se utiliza para el estator del motor de inducción que resuelven la especificación en la tabla abajo.

Ventajas competitivas:

La operación simple, la velocidad rápida y la alta automatización, la cuña y la bobina se inserta simultáneamente. Ahorro del coste laboral. Control del PLC y de la pantalla táctil.


Función principal y característica de la máquina
l. Los partes movibles de la máquina arrollan y acuñan simultáneamente, la inserción de la bobina es controlada por el sistema del motor servo, y la inserción de la cuña por el motor variable de la frecuencia.
2. Es controlado por HMI, y la máquina puede diagnosticar avería automáticamente.
3. Esta máquina es conveniente para el material del rollo de la cuña de la película de poliéster con grueso fijo y anchura fija (la anchura y la dimensión del grueso es proporcionada por el cliente)
4. La alimentación de la cuña está al lado de motor de escalonamiento. la longitud de alimentación, cortando, formación, insertando número de ranura podía ser fijada.
5. El alambre de cobre del alambre y de aluminio es appliable.
6. Capacidad de producción ≤25s/set (excluir las horas-hombre para el trabajo auxiliar)
Componentes principales
PLC: Mitsubishi
Motor servo: Mitsubishi
Motor de alimentación de la cuña: Sihai
Pantalla táctil: Tongtai
Cilindro: SMC
Sensor: Autonics
Interruptor y botón: Schneider
Otras piezas eléctricas: Delixi/Schneider

Estator automático del motor de inducción que enrolla insertando la máquina
