Automatic Stator Coil Winding Machine with Auto Guiding Device

Máquina de bobina automática de bobina de estator con el dispositivo de guía auto

  • Alta luz

    Bobinadora de la bobina del motor

    ,

    Máquina de bastidor del rotor

  • Nombre
    Máquina de bobina automática de bobina de estator con el dispositivo de guía auto
  • Color
    Verde/blanco
  • Diámetro del estator
    150-300m m
  • Número de enrrollamiento
    1-10 pedazos
  • Dimensión de la máquina (LxWxH)
    1310x 810 x 1500m m
  • Peso de la máquina
    Sobre 411kg
  • Lugar de origen
    China
  • Nombre de la marca
    SMT
  • Certificación
    ISO9001 / SGS Factory Inspection
  • Número de modelo
    SMT- LG300
  • Cantidad de orden mínima
    1pcs
  • Precio
    Negotiable
  • Detalles de empaquetado
    La caja de la madera contrachapada con las bolsas de plástico del lacre o por favor nos dice.
  • Tiempo de entrega
    41 - 59 días
  • Condiciones de pago
    T / T, L / C
  • Capacidad de la fuente
    1pcs/39 - 57 días

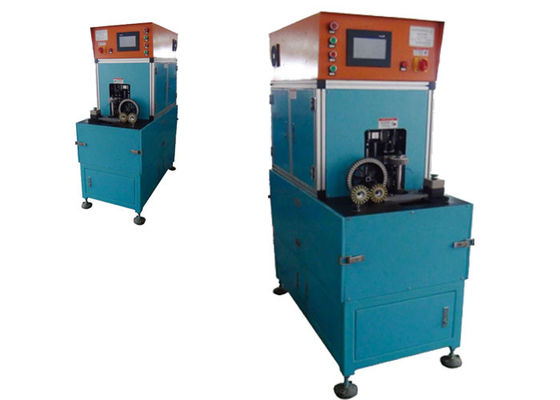

Máquina de bobina automática de bobina de estator con el dispositivo de guía auto

Máquina de bobina automática de bobina de estator con el dispositivo de guía auto SMT- LG300

  1. Operación fácil.
  2. Producción de la eficacia alta.
  3. Alta precisión.
  4. Cambio rápido del molde.
  5. Mantenimiento fácil
  6. Mecanismo simple para asegurar la operación sin problemas y duradera.
  7. Buena calidad y precio competitivo.

(1) fecha técnica principal



Artículo Datos
Modelo LG300
Diámetro de alambre conveniente 0.2-0.7m m
Diámetro del estator 150-300m m
Número de enrrollamiento 1-10 pedazos
Altura del estator 15-35m m
Fuente de alimentación 220V/ 50/60Hz, 1.5kw
Peso de la máquina Sobre 411kg
Dimensión de la máquina (LxWxH) 1310x 810 x 1500m m



(2) uso



Esta máquina de bobina del motor de la rueda se diseña para la bici eléctrica. Hace la bobina bajo el control del motor servo. Su HMI podía diagnosticar la falta, contar y ahorrar la salida etc. También, la máquina de bobina del motor de la rueda podía ser la alimentación automática puesta del alambre, la bobina del alambre del multi-diámetro, la indexación de direcciones automática, el ranura-saltar automático, la velocidad del viento etc. Está de operación y alto de eficacia fáciles.


(3) función principal y característica de la máquina


Útiles de enrrollamiento: cada máquina tiene un útiles de enrrollamiento del sistema y tres formas de enrrollamiento verticales.
El sistema entero de útiles puede ser cambiado, y toma sobre 15min.
La placa giratoria es estructura de dos estaciones. Adopta el sistema servo para girar y para poner en un índice la forma de transferencia.
Permita tres alambres que enrollan simultáneamente.
El eje principal es controlado por el motor servo. La exactitud del número de la vuelta de la bobina es la vuelta ±1.
La velocidad de rotación de trabajo puede ser fijada. La máquina no tiene ninguna vibración y ruido distintos.
Libere de daño del esmalte y de la broche del alambre. Una vez que el alambre de cobre se funciona con hacia fuera, la máquina parará automáticamente.
El PLC puede fijar número de la vuelta, velocidad del viento, altura hundida de fabricación, velocidad hundida de fabricación y la dirección de bobina.
El eje de X Andy de la puta del alambre y del cortador de alambre adopta el sistema servo. Puede ajustar la longitud del alambre del puente y llevar el alambre.
La fabricación hundida adopta el sistema servo. El número de segmento máximo de útiles hundido es 6.



(4) perfil de OEM/ODM


Aprovechando completo de ingenieros experimentados, de profesionales expertos, del equipo perfecto, del control de proceso estricto de fabricación y de la red de servicio ancha de la cobertura, nos dedican para proveer de nuestros clientes la solución optimizada a la fabricación del motor eléctrico. Hasta ahora, excepto la cuota de mercado grande en China, exportamos hacia fuera las máquinas a los países mundiales tales como E.E.U.U., Italia, Australia, India, Brasil, México, Turquía, Tailandia, Vietnam, Irán, etc, y nuestras máquinas comparten la gran reputación entre los clientes para el funcionamiento durable, confiable él, el precio razonable y el buen después-servicio.



(5) cadena de producción perfil



Con buen servicio, el equipo profesional y la calidad confiable, SMT proveen del cliente los diferentes tipos de motor de CA, motor de DC, motor de BLDC que fabrica servicio de asesoramiento técnico y servicio de proyección de llavero, incluyendo la valoración de costes del motor, los conocimientos técnicos de fabricación, la formación del personal, y el proyecto de llavero completo.



(6) sobre nuestra fábrica



Localizado en Suzhou, una ciudad hermosa de la industria, corazón del comercio en el delta del río Yangzi, Smart se especializa en el R&D, la fabricación y las ventas de la maquinaria del motor de inducción. Nuestras máquinas produjeron en la fábrica de Suzhou se aplican principalmente a los motores de inducción tales como motor de la lavadora, motor del aire acondicionado, motor de la bomba, motor de la bobina, motor trifásico, el motor del motor de fan y compresor, etc.
