SMT - LR100 Stator Winding Machine 200mm Flier ≤3000r/min Wire Speed

SMT - velocidad del alambre del aviador ≤3000r/min de la máquina de bobina del estator LR100 200m m

  • Alta luz

    Máquina de bobina de bobina del motor eléctrico

    ,

    máquina de bobina de la fan de techo

    ,

    Aviador de la máquina de bobina del estator 200m m

  • Nombre
    Máquina de bobina de bobina de estator para el motor trifásico
  • Velocidad del alambre
    ≤3000r/min
  • Aviador
    200m m
  • Número de la transferencia
    2-6pcs
  • Fuente de alimentación
    380v/50/60Hz 7Kw
  • Peso
    1100kg
  • Dimensión
    (L) 1800X (W) 1100X2200m m
  • Cabeza de enrrollamiento
    1PCS
  • Lugar de origen
    China
  • Nombre de la marca
    SMT
  • Certificación
    ISO9001/SGS/CE
  • Número de modelo
    SMT-LR100
  • Cantidad de orden mínima
    1 set
  • Precio
    Negotiable
  • Detalles de empaquetado
    Caja de madera conveniente para el transporte del mar.
  • Tiempo de entrega
    37 - 45 días
  • Condiciones de pago
    T / T, L / C, Western Union
  • Capacidad de la fuente
    2pcs/37 - 71 días

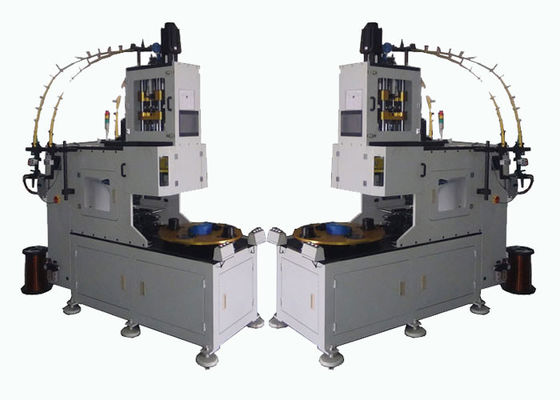

SMT - velocidad del alambre del aviador ≤3000r/min de la máquina de bobina del estator LR100 200m m

SMT - velocidad del alambre del aviador ≤3000r/min de la máquina de bobina del estator LR100 200m m





1. Seis ejes son controlados por los motores servos
2. las cabezas dobles de la bobina y cuatro estaciones enrollan las bobinas bifásicas a la vez, que pueden enrollar los alambres solos y múltiples.

el viento de la serie de la máquina de bobina 3.Vertical arrolla directamente y ordenanza en las tazas de la transferencia.
el eje 4.Main, el molde de alta velocidad que sumerge, enganchando y cortando el alambre, la placa giratoria y el índice todo de la taza de la transferencia son controlados por los motores servos.
5. Es especialmente conveniente para la inserción de la bobina del estator con altos factor del terraplén de la ranura y abertura de la ranura.
6. Ahorra el trabajo y tiene eficacia alta.



(1) datos técnicos principales



Velocidad del viento ≤3000r/min
Diámetro de alambre conveniente 0.2-1.2m m
Perímetro de la bobina 650m m
Polos convenientes del motor 2,4,6,8
Polos convenientes del motor 2,4,6,8
Longitud de la abajo-ventaja de Suitadle (máxima) 200m m
Dirección de bobina Autoselección
Cuenta de la gama 0-9999/Circle
Diámetro de la bifurcación de la mosca 300m m
Voltaje de funcionamiento 3PH trifásico 380V 50Hz
Poder 7kw
Presión de aire 0.6-1MPa
Peso sobre 1100Kg
Dimensión (L×W×H) (L) 1800X (W) 1100X (H) 2200m m



(2) uso


Esta máquina es conveniente para 2 polos, 4 polos y la bobina de bobinas 6poles.

(3) función principal y característica de la máquina


Útiles de la bobina: cada máquina tiene un útiles determinados de la bobina y tres formas verticales de la bobina.
El sistema del conjunto de útiles puede ser cambiado, y toma sobre 15min.
La placa giratoria es estructura de dos estaciones. Adopta el sistema servo para girar y para poner en un índice la forma de transferencia.
Permita tres alambres que enrollan simultáneamente.
El eje principal es controlado por el motor servo. La exactitud del número de la vuelta de la bobina es la vuelta ±1.
La velocidad de rotación de trabajo puede ser fijada. La máquina no tiene ninguna vibración y ruido distintos.
Libere de daño del esmalte y ate con alambre la broche. Una vez que el alambre de cobre se funciona con hacia fuera, la máquina parará automáticamente.
El PLC puede fijar número de la vuelta, velocidad del viento, altura hundida los útiles, velocidad y la dirección de bobina hundidas los útiles.
El eje de X Andy de la puta del alambre y del cortador de alambre adopta el sistema servo. Puede ajustar la longitud del alambre del puente y del alambre de ventaja.
La fabricación hundida adopta el sistema servo. El número de segmento máximo de útiles hundido es 6.



(4) perfil de OEM/ODM


Aprovechando completo de ingenieros experimentados, los profesionales expertos, perfeccionan el equipo, control de proceso estricto de fabricación y red de servicio ancha de la cobertura, nos dedican para proveer de nuestros clientes la solución optimizada a la fabricación del motor eléctrico. Hasta ahora, excepto la cuota de mercado grande en China, exportamos hacia fuera las máquinas a los países mundiales tales como E.E.U.U., Italia, Australia, India, Brasil, México, Turquía, Tailandia, Vietnam, Irán, etc, y nuestras máquinas comparten la gran reputación entre los clientes para el funcionamiento durable, confiable él, el precio razonable y el buen después-servicio.



(5) cadena de producción perfil



Con buen servicio, el equipo profesional y la calidad confiable, Nide proveen del cliente los diferentes tipos de motor de CA, de motor de DC, de motor de BLDC que fabrica servicio de asesoramiento técnico y de servicio de proyección de llavero, incluyendo la valoración de costes del motor, los conocimientos técnicos de fabricación, formación del personal, y terminan proyecto de llavero.



(6) sobre nuestra fábrica

Localizado en Suzhou, una ciudad hermosa de la industria, corazón del comercio en el delta del río Yangzi, Smart se especializa en el R&D, la fabricación y las ventas de la maquinaria del motor de inducción. Nuestras máquinas producidas en la fábrica de Suzhou se aplican principalmente a los motores de inducción tales como motor de la lavadora, motor del aire acondicionado, motor de la bomba, motor de la bobina, motor trifásico, el motor del motor de fan y compresor, etc.
