OEM/ODM servos de la devanadera de bobina de estator de la máquina/del motor de bobina del estator
1. Es bobina horizontal automática que inserta la máquina y emplea un sistema impulsado por motor servo de la CA, un sistema de regulación de la velocidad de la conversión de frecuencia de la CA, un sistema neumático y del PLC de control integrado.
2. Además, se dota con las funciones de la cuña de ranura auto que alimenta en una longitud sixed, cortando, formando e insertando en el estator con la bobina y así sucesivamente. La velocidad de inserción de la bobina se puede fijar por trozos.
3. equipado del interfaz antropomecánico, se dota con las funciones de la exhibición de situación, advertencia del fracaso y los diversos ajustes del parámetro, ect, y las ventajas de la gama ancha del uso, del alto grado de la automatización, de la operación fácil y del reemplazo conveniente del molde.
4. capaz automáticamente de tirar la bobina y el papel de estator en las ranuras del estator por una vez
(1) datos técnicos principales
Modelo |
SMT-LR100 SMT-LR150I SMT-LR150 II SMT_LR200 | SLR70 | QLR70 |
| Cabeza de enrrollamiento | 1 1 1 1 | 2 | 4 |
| Diámetro de alambre (milímetros) | 0.3~1.0 0.3~1.0 0.3~1.2 0.3~1.2 0.3~1.2 | 0.2~1.0 | 0.2~1.0 |
| Descargue la velocidad | ≤2500r/min ≤2500r/min ≤2500r/min ≤2000r/min | 3000 | 3000 |
| Altura de pila | ≤80mm ≤120mm ≤150mm ≤230mm | ≤70mm | ≤70mm |
| Precisión de enrrollamiento | + 0 + 0 + 0 + 0 | + 0 | + 0 |
| Fuente de alimentación | 380v/50/60HZ 8Kw 8Kw 9Kw | 7Kw | 7Kw |
| Presión de aire | ≥0.6Mpa ≥0.6Mpa ≥0.6Mpa ≥0.6Mpa | ≥0.6pa | ≥0.6pa |
| Peso | ≈1350Kg ≈1600Kg ≈1600Kg ≈2200Kg | ≈1950Kg | ≈2300Kg |
| Dimensión (L×W×Hcm) |
180×110×200 180×120×220 180×130×230 220×180×250 | 180×130×205 | 135×100×180 |
(2) uso
Esta máquina es conveniente para 2 polos, 4 polos y la bobina de bobinas 6poles.
(3) función principal y característica de la máquina

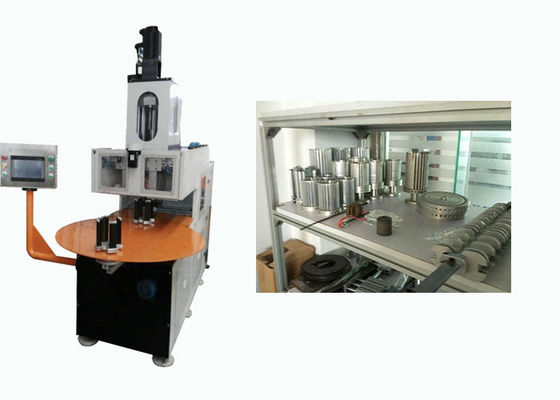

Útiles de enrrollamiento: cada máquina tiene un útiles de enrrollamiento del sistema y tres formas de enrrollamiento verticales.
El sistema entero de útiles puede ser cambiado, y toma sobre 15min.
La placa giratoria es estructura de dos estaciones. Adopta el sistema servo para girar y para poner en un índice la forma de transferencia.
Permita tres alambres que enrollan simultáneamente.
El eje principal es controlado por el motor servo. La exactitud del número de la vuelta de la bobina es la vuelta ±1.
La velocidad de rotación de trabajo puede ser fijada. La máquina no tiene ninguna vibración y ruido distintos.
Libere de daño del esmalte y de la broche del alambre. Una vez que el alambre de cobre se funciona con hacia fuera, la máquina parará automáticamente.
El PLC puede fijar número de la vuelta, velocidad del viento, altura hundida de fabricación, velocidad hundida de fabricación y la dirección de bobina.
El eje de X Andy de la puta del alambre y del cortador de alambre adopta el sistema servo. Puede ajustar la longitud del alambre del puente y llevar el alambre.
La fabricación hundida adopta el sistema servo. El número de segmento máximo de útiles hundido es 6.
(4) perfil de OEM/ODM
Aprovechando completo de ingenieros experimentados, de profesionales expertos, del equipo perfecto, del control de proceso estricto de fabricación y de la red de servicio ancha de la cobertura, nos dedican para proveer de nuestros clientes la solución optimizada a la fabricación del motor eléctrico. Hasta ahora, excepto la cuota de mercado grande en China, exportamos hacia fuera las máquinas a los países mundiales tales como E.E.U.U., Italia, Australia, India, Brasil, México, Turquía, Tailandia, Vietnam, Irán, etc, y nuestras máquinas comparten la gran reputación entre los clientes para el funcionamiento durable, confiable él, el precio razonable y el buen después-servicio.
(5) cadena de producción perfil
Con buen servicio, el equipo profesional y la calidad confiable, SMT proveen del cliente los diferentes tipos de motor de CA, motor de DC, motor de BLDC que fabrica servicio de asesoramiento técnico y servicio de proyección de llavero, incluyendo la valoración de costes del motor, los conocimientos técnicos de fabricación, la formación del personal, y el proyecto de llavero completo.
(6) sobre nuestra fábrica
Localizado en Suzhou, una ciudad hermosa de la industria, corazón del comercio en el delta del río Yangzi, Smart se especializa en el R&D, la fabricación y las ventas de la maquinaria del motor de inducción. Nuestras máquinas produjeron en la fábrica de Suzhou se aplican principalmente a los motores de inducción tales como motor de la lavadora, motor del aire acondicionado, motor de la bomba, motor de la bobina, motor trifásico, el motor del motor de fan y compresor, etc.
