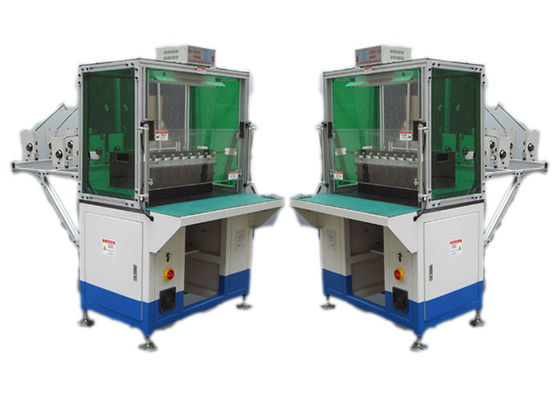

Multi Layer Automatic Coil Winding Machine for Micro Pump Motor

Máquina de bobina automática de bobina de la capa multi para el motor micro de la bomba

  • Alta luz

    Máquina de bobina auto de bobina

    ,

    Máquina de bobina automática de la fan de techo

  • Nombre
    Máquina de bobina automática de bobina de la capa multi para el motor micro de la bomba
  • Color
    Blanco
  • Velocidad de la No-carga
    ≤1500r/min
  • Aviador
    200m m
  • Número de la transferencia
    2-6pcs
  • Dimensión
    (L) 1500* (W) 1200* (H) 2100m m
  • Cabeza de enrrollamiento
    8pcs
  • Presión de aire
    ≥0.45MPa
  • Distancia de la transferencia
    ≥170mm
  • Grado automático
    Semiautomático
  • Lugar de origen
    China
  • Nombre de la marca
    SMT
  • Certificación
    ISO9001/SGS
  • Número de modelo
    SMT-DR08
  • Cantidad de orden mínima
    1 set
  • Precio
    Negotiable
  • Detalles de empaquetado
    La caja de la madera contrachapada o apenas hace como su requisito.
  • Tiempo de entrega
    1-3 meses
  • Condiciones de pago
    T / T, L / C
  • Capacidad de la fuente
    1pcs/1-2.5 meses

Máquina de bobina automática de bobina de la capa multi para el motor micro de la bomba

Máquina de bobina automática de bobina de la capa multi para el motor micro de la bomba





1. Puede preestablecer 100 clases de técnica de la bobina del alambre, fáciles leerlas;
2. automáticamente el alambre que inserta la función, puede terminar la técnica de la bobina del alambre que sigue el ajuste;
3. la tensión de enrrollamiento adopta el tensor magnético bidireccional de Mitsubishi para fijar el enrrollamiento, insertando, recurso seguro;
4. útiles rápidos del cambio;
5. Tiene 3 sistemas del motor servo de Japón Panasonic (1X1KW, 2X1.5KW), la serie más lastest de PLC de OMRON, tienen estable y la relación realiable del cálculo, equipada de la pantalla táctil del color de la Favorable-cara 10,4 de Japón y del tensor de MITSUBISHI, técnica de la bobina del alambre será flexible fijar, y tiene diversas clases de exhibición del fracaso y de alarma acoustio-opitical.
6. las colocaciones neumáticas utilizan las bandas bien-famosas de la importación.



(1) parámetro técnico principal



Modelo DR08
Diámetro de alambre 0.08-0.8m m
Velocidad sin carga ≤3000r/min
Cabeza de enrrollamiento 8pcs
Diámetro del bastidor 20-120m m
Distancia de Max.Transfer ≤250mm
Presión de aire ≥0.4MPa
Fuente de alimentación 220V/50/60Hz 0.75Kw
Peso 850kgs
Dimensión (L) 1500* (W) 1200* (H) 2100m m



(2) los pasos de la operación de esta máquina


Alrededor de las horas 1000pcs/8, es solamente una idea aproximada, depende del número de ranuras de la armadura y del número de la vuelta.
La armadura de la carga en la lanzadera manualmente, tecla de partida de la prensa, lanzadera entregará la armadura a la posición de enrrollamiento, y el corte automático de la bobina, de la indexación de direcciones y del alambre, después de terminar, la lanzadera sacará la armadura acabada de la posición de la bobina, operador descarga la armadura acabada, un ciclo se termina.

(3) función principal y característica de la máquina


Útiles de enrrollamiento: cada máquina tiene un útiles de enrrollamiento del sistema y tres formas de enrrollamiento verticales.
El sistema entero de útiles puede ser cambiado, y toma sobre 15min.
La placa giratoria es estructura de dos estaciones. Adopta el sistema servo para girar y para poner en un índice la forma de transferencia.
Permita tres alambres que enrollan simultáneamente.
El eje principal es controlado por el motor servo. La exactitud del número de la vuelta de la bobina es la vuelta ±1.
La velocidad de rotación de trabajo puede ser fijada. La máquina no tiene ninguna vibración y ruido distintos.
Libere de daño del esmalte y de la broche del alambre. Una vez que el alambre de cobre se funciona con hacia fuera, la máquina parará automáticamente.
El PLC puede fijar número de la vuelta, velocidad del viento, altura hundida de fabricación, velocidad hundida de fabricación y la dirección de bobina.
El eje de X Andy de la puta del alambre y del cortador de alambre adopta el sistema servo. Puede ajustar la longitud del alambre del puente y llevar el alambre.
La fabricación hundida adopta el sistema servo. El número de segmento máximo de útiles hundido es 6.



(4) perfil de OEM/ODM


Aprovechando completo de ingenieros experimentados, de profesionales expertos, del equipo perfecto, del control de proceso estricto de fabricación y de la red de servicio ancha de la cobertura, nos dedican para proveer de nuestros clientes la solución optimizada a la fabricación del motor eléctrico. Hasta ahora, excepto la cuota de mercado grande en China, exportamos hacia fuera las máquinas a los países mundiales tales como E.E.U.U., Italia, Australia, India, Brasil, México, Turquía, Tailandia, Vietnam, Irán, etc, y nuestras máquinas comparten la gran reputación entre los clientes para el funcionamiento durable, confiable él, el precio razonable y el buen después-servicio.



(5) cadena de producción perfil



Con buen servicio, el equipo profesional y la calidad confiable, SMT proveen del cliente los diferentes tipos de motor de CA, motor de DC, motor de BLDC que fabrica servicio de asesoramiento técnico y servicio de proyección de llavero, incluyendo la valoración de costes del motor, los conocimientos técnicos de fabricación, la formación del personal, y el proyecto de llavero completo.



(6) sobre nosotros


El equipo elegante del motor de Suzhou que fabrica Co., Ltd es una de las empresas dominantes de alta tecnología que se especializan en el diseño, producir y la venta de los equipos de fabricación del motor en China. La compañía ahora tiene casi 150 empleados, incluyendo más de 30 ingenieros y técnicos, con el área constructiva cerca de 20.000 metros cuadrados y cientos sistemas de equipos avanzados de la producción y de prueba. Ahora se califica para diseñar y la cadena de producción completa de fabricación (comienzo de la bobina de bobina a la formación del final de un estator) para los motores de CA tales como motor del aparato electrodoméstico, los motores industriales, motor de la puerta del motor de la bomba, de la rueda y el motor medios y pequeños etc. del automóvil en 2012, SMT pasó la certificación de ISO9001: Sistema de gestión 2000 de la calidad.
