Auto Insulation Paper Insertion Machine Inserting Different Slots By One Roll Of Paper

Máquina auto de la inserción del papel del aislamiento que inserta diversas ranuras por un rollo de papel

  • Alta luz

    equipo de bobina del motor eléctrico

    ,

    insertador del papel

    ,

    Diversas ranuras empapelan la máquina de la inserción

  • Nombre
    Máquina auto de la inserción del aislamiento que inserta diversas ranuras por un rollo de papel
  • Modelo
    SMT-SC160
  • Altura de pila
    A lo más: 160m m
  • Altura del puño
    Máximo: 7m m
  • Tiempo de TAKT
    ≈0.8s/slot
  • Presión de aire
    Sobre 0.5MP
  • Lugar de origen
    China
  • Nombre de la marca
    SMT
  • Certificación
    ISO / BV / SGS
  • Número de modelo
    SC160
  • Cantidad de orden mínima
    1 set
  • Precio
    Price unit: USD; Price depends on configuration, design and customer special request, which can be negotiated later.
  • Detalles de empaquetado
    Cajas de embalaje plásticas de la película, del envasado al vacío y de la madera contrachapada. El t
  • Tiempo de entrega
    35-45 días después de poner la orden
  • Capacidad de la fuente
    20 Set o establece por mes

Máquina auto de la inserción del papel del aislamiento que inserta diversas ranuras por un rollo de papel



Máquina auto de la inserción del aislamiento que inserta diversas ranuras por un rollo del papel SMT-SC160





 Breve instrucción de la máquina



La máquina “máquina auto de la inserción del aislamiento que inserta diversas ranuras por un rollo de papel” se utiliza para insertar el papel del insulaton a las ranuras del estator automáticamente al mismo tiempo, especialmente para los estatores con diversas formas de la ranura.

El diseño de los útiles está según ranuras del estator forma y dimensiona. Los diferentes tipos de útiles están disponibles para el prodction del estator.





(1) parámetros técnicos



Modelo SMT-SC160
Altura de pila ≤160mm
Identificación del estator Φ70~Φ150mm
Estator O.D ≤Φ200mm
Altura del puño 3~7m m
El grueso de papel del aislamiento ≤0.35mm
Tiempo de TAKT ≈0.8s/s
Fuente de alimentación 380V/50/60Hz 1.1Kw
Presión de aire ≥0.5MPa
Peso ≈550Kg
Dimensión (L×W×H milímetros) 1250×1100×1500m m







(3) especificaciones de la tubería



1. Un diseño especial para los estatores con diversos formas y tamaños de la ranura, como el motor de la lavadora, el motor del motor de fan, compresor, el etc.;

2. Puede acabar la inserción de papel del aislamiento con un papel del aislamiento del rollo al mismo tiempo;

3. Ajuste automático de la longitud del papel y anchura, corte de papel, puño que forma y que inserta al insertar el papel a la ranura del diferente-tamaño y de la diferente-forma;

4. La alimentación de papel y el cortar son acabados por los motores servos;

5. Parámetros específicos requeridos sistemas interpersonales del interfaz;

6. La formación del molde es ajustable a diversos tamaños de la ranura automáticamente;

7. Caracterizado por la operación simple, la velocidad de poco ruido, rápida y la alta automatización.

8. La indexación de direcciones se puede configurar con los motores servos o los motores de pasos.



(4) servicios



Nos dedican al R&D y las máquinas de la fabricación para diversa producción de los motores de inducción, tal como máquina de bobina de bobina, arrollan la inserción de la máquina, del etc.

El diseño y la fabricación son estándar a menos que el cliente tenga petición especial. Por ejemplo, el diseño de la forma, la asignación y el color, el etc. pueden specilized. Además, podemos ayudar a arreglar la disposición de máquinas en sitio de cliente cuando sea necesario.

Nuestros ingenieros proveerán de clientes el soporte técnico profesional. Dentro de período de garantía de un año, cierta ayuda y necesidad de las piezas de ser substituido estarán sin carga.

El después-servicio de ultramar está también disponible. Si el cliente necesita nuestra ayuda, nuestros ingenieros de las después-ventas estarán en el sitio de cliente dentro del tiempo más corto.

Con buen servicio, el equipo profesional y la calidad confiable, SMT proveen del cliente los diferentes tipos de equipos para la diversa producción de los motores. Puede ser una máquina determinada o la línea entera del prodcution del proceso de la bobina al proceso de formación final. Tan especialmente para el cliente que quiere la cadena de producción entera, podemos proporcionar servicio de asesoramiento técnico de fabricación y servicio de proyección de llavero, incluyendo la valoración de costes del motor, los conocimientos técnicos de fabricación, formación del personal, incluso proyecto de llavero completo.



(5) uso



Nuestras máquinas se aplican principalmente en diversos motores de inducción tales como motor de la lavadora, motor del aire acondicionado, motor de fines generales de la bomba, motor del reductor, motor trifásico industrial, motor de fan y nuevo motor de la energía, etc.

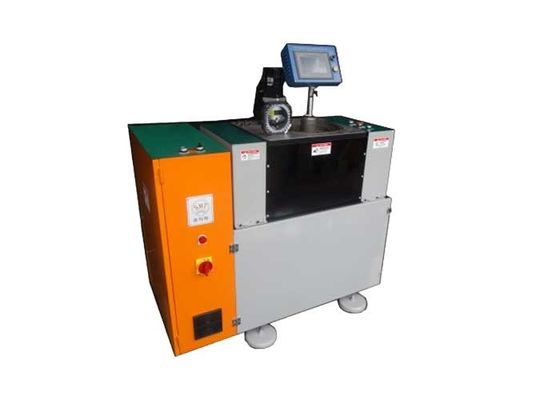

Máquina auto de la inserción del papel del aislamiento que inserta diversas ranuras por un rollo de papel 0



(6) perfil de compañía - equipo elegante del motor de Suzhou que fabrica Co., Ltd



El equipo elegante del motor de Suzhou que fabrica Co., Ltd es un fabricante chino, que es se especializa en el R&D, fabricando y vendiendo los equipos automáticos para la producción del motor así como exportando los equipos al mundo. La compañía ahora tiene casi 81 empleados incluyendo más de 10 ingenieros y técnicos, con el área constructiva cerca de 5.000 metros cuadrados y los sistemas hundered de producción avanzada y de equipos debajo de la prueba.
