Bobina de bobina sumergible automática del motor de la bomba que inserta la máquina L2100*W2000*1600mm

Bobina de bobina sumergible automática del motor de la bomba que inserta la máquina L2100*W2000*1600mm

    • Automatic Submersible Pump Motor Coil Winding Inserting Machine L2100*W2000*1600mm
    • Automatic Submersible Pump Motor Coil Winding Inserting Machine L2100*W2000*1600mm
  • Automatic Submersible Pump Motor Coil Winding Inserting Machine L2100*W2000*1600mm

    Datos del producto:

    Lugar de origen: China
    Nombre de la marca: SMT
    Certificación: ISO / SGS Audit
    Número de modelo: SMT-QX600

    Pago y Envío Términos:

    Cantidad de orden mínima: 1pcs
    Precio: Negotiable
    Detalles de empaquetado: Caja de la madera contrachapada con el lacre.
    Tiempo de entrega: 8 - 14 semanas
    Condiciones de pago: T / T, L / C
    Capacidad de la fuente: 1pcs/7 - 13 semanas
    Contactar ahora
    Descripción detallada del producto
    nombre: Bobina sumergible del motor de la bomba que inserta la máquina modelo: SMT-QX600
    Identificación del estator.: 110-210m m Estator O.D.: ≤260mm
    Dimensión: (L) 2650× (W) 820× (H) 1100m m Peso: 900KG
    Longitud de la base: ≤250mm Gama del número de ranura: 24-48 ranuras

    Bobina de estator del motor de la bomba bien y máquina de la inserción de la bobina de la cuña

    Éste es tipo horizontal bobina semi-auto que inserta la máquina. Adopta el motor servo de la CA de Mitsubishi y la impulsión neumática del sistema del elemento. Él si controlado por el PLC y equipado del dispositivo de alimentación auto del eje de X y de Y. Puede insertar automáticamente la bobina y acuñar en ranura del estator simultáneamente.

    1. Datos técnicos principales



    Máquinas automáticas de la asamblea del estator del motor de la bomba/bobina sumergible del motor de la bomba que inserta la máquina



    Longitud de la pila del estator 300~600m m
    Estator OD 300m m máximos
    Identificación del estator 50~150m m
    Diámetro de alambre 0.18~1.2m m
    Voltaje 380V/50/60HZ
    Poder 3.5Kw
    Peso sobre 1200kg
    Dimensión L2100*W2000*1600mm


    2. Uso


    Se aplica al motor de la bomba de agua profunda y al otro diverso tipo de estator del motor del overlength.

    Información necesaria para la investigación de la máquina de la inserción de la bobina del estator:
    L será mejor si el cliente podría enviarnos el dibujo detallado que incluía debajo de la información.
    1. dibujo de la laminación del estator
    2. dibujo de la pila del estator
    3. dibujo de enrrollamiento
    4. dibujo de enrrollamiento de la distribución
    5. dibujo de la cuña
    6. El otro requisito técnico.
    Si es posible, mejorará si el cliente podría enviarnos muestras.

    3. Ventajas competitivas


    Variedad de uso, operación fácil.
    Tenemos centro de servicio de ultramar.
    La máquina es controlada por PLC.All que el parámetro se puede fijar en la pantalla táctil.
    Es modelnumber withdifferent y dimensión de los forstators convenientes.
    La operación y el proceso del cambio de los útiles es fáciles.
    Podríamos modificar la máquina para requisitos particulares para nuestro cliente según su requisito.
    Suministramos directamente nuestras máquinas a muchos países, como los E.E.U.U., Francia, Turquía, Irán, la India, el Brasil, la Argentina, México etc.



    La bobina que inserta prcoess es el proceso más importante de la fabricación de un estator para un motor eléctrico. La herramienta de la inserción de la bobina es la parte fundamental de la bobina que inserta la máquina. Para guardar la bobina el insertar suavemente, diseñamos y fabricamos las diversas clases de herramientas de la inserción con absolutamente de alta calidad, bien resistentes.
    Esta máquina conduce control de cuadrilla a insertar el eje principal, el eje de alimentación de papel de la cuña y el eje de la indexación de direcciones de la revista de la cuña a través del montaje de sistema de control del PLC, cooperando con el sistema de comunicación persona-máquina inteligente. Conduce la inserción de los alambres, el corte y el moldeado esmaltados, también la inserción de la cuña de ranura de las cuñas en las ranuras del estator cuando la inserción de la bobina, que termina la inserción sola/multi de la bobina de la fase y la inserción de la cuña de ranura en un paso. La máquina tiene las ventajas incluso del esfuerzo de torsión del empuje del alambre, moldeado estable de la cuña de ranura, alta eficacia de la producción, bajo costo, uso fácil y confiable y mantenimiento.

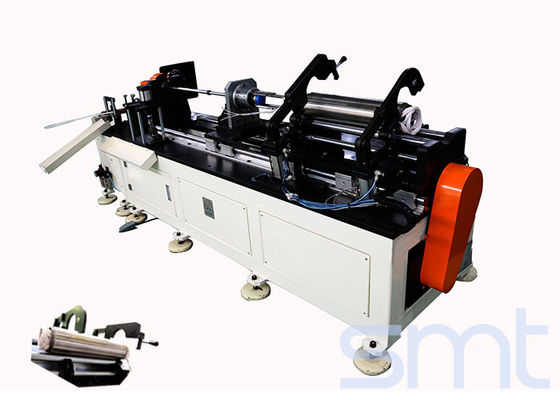

    Bobina de bobina sumergible automática del motor de la bomba que inserta la máquina L2100*W2000*1600mm

    4 OEM/ODM



    El equipo técnico Innovational proporciona soluciones técnicas completas perfectas, para satisfacer el requisito único de cada cliente;
    El equipo y los ingenieros especializados de la después-venta ofrecen la calidad superior, servicio rápido de la después-venta a domicilio, para solucionar todos los problemas de la después-venta del cliente;
    Las estaciones nacionales de la red de servicio del servicio de la después-venta de la extensión amplia y las agencias de ultramar aseguran de servicio potente de la después-venta;
    Los métodos multi de la comunicación y los personales de servicio de atención al cliente a tiempo completo disipan los escrúpulos de la después-venta del cliente 24 horas.



    5. Cadena de producción perfil



    Con buen servicio, el equipo profesional y la calidad confiable, SMT proveen del cliente los diferentes tipos de motor de CA, de motor de DC, de motor de BLDC que fabrica servicio de asesoramiento técnico y de servicio de proyección de llavero, incluyendo la valoración de costes del motor, los conocimientos técnicos de fabricación, formación del personal, y terminan proyecto de llavero.



    6. Sobre nosotros



    El equipo elegante del motor de Suzhou que fabrica Co., Ltd es una de las empresas dominantes de alta tecnología que se especializan en el diseño, producir y la venta de los equipos de fabricación del motor en China. La compañía ahora tiene casi 150 empleados, incluyendo más de 30 ingenieros y técnicos, con el área constructiva cerca de 20.000 metros cuadrados y cientos sistemas de equipos avanzados de la producción y de prueba. Ahora se califica para diseñar y la cadena de producción completa de fabricación (sale de la bobina de bobina a la formación final de un estator) para los motores de CA tales como motor del aparato electrodoméstico, medio industrial y los pequeños motores, motor de la puerta del motor de la bomba, de la rueda y motor etc. del automóvil en 2012, SMT pasó la certificación de ISO9001: Sistema de gestión 2000 de la calidad.
