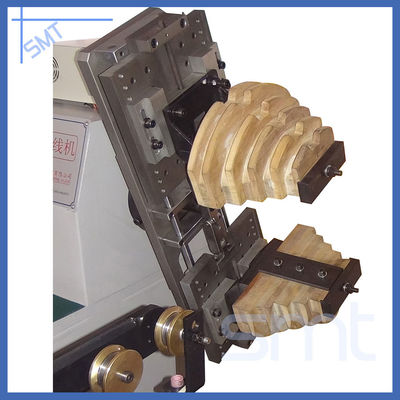

Máquina de bobina multi del motor eléctrico de la bobina de la capa 2.2Kw ISO9001/SGS

Máquina de bobina multi del motor eléctrico de la bobina de la capa 2.2Kw ISO9001/SGS

    • Multi Layer Coil Electric Motor Winding Machine 2.2Kw ISO9001 / SGS
    • Multi Layer Coil Electric Motor Winding Machine 2.2Kw ISO9001 / SGS
  • Multi Layer Coil Electric Motor Winding Machine 2.2Kw ISO9001 / SGS

    Datos del producto:

    Lugar de origen: China
    Nombre de la marca: SMT
    Certificación: ISO9001 / SGS
    Número de modelo: SMT-DR650

    Pago y Envío Términos:

    Cantidad de orden mínima: 1 set
    Precio: Negotiable
    Detalles de empaquetado: La caja o usted de la madera contrachapada puede decirnos.
    Tiempo de entrega: 38 - 77 días
    Condiciones de pago: T/T, L/C
    Capacidad de la fuente: 1pcs/44 - 71 días
    Contactar ahora
    Descripción detallada del producto
    nombre: Máquina de bobina automática de la máquina/del estator de bobina de bobina de estator del motor Demoulding: Automática
    Número de la transferencia: 2-6pcs Fuente de alimentación: 220V/50/60Hz 2.2Kw
    Cabeza de la bobina: 2pcs Diámetro de alambre: 0.3-1.2m m
    Longitud útil de los útiles: ≤400mm Wegiht: 980KG
    color: blanco

    SMT - máquina de bobina del motor eléctrico DR450 2.2Kw ISO9001/SGS



    A. Description:



    Máquina de bobina de bobina del motor eléctrico/máquina de bobina de múltiples capas



    la máquina de bobina automática de bobina es conveniente para la bobina multi-conectada y multi de la capa; bobinas del viento 1-8 simultáneamente al mismo tiempo; el cambio automático de la ranura, comenzando enrollando la posición, la parada de desocupado del comienzo, del desocupado, la parada de dos extremos, el reset automático y el comienzo automático se podía fijar en sistema de control. Hay dos ejes alternos para facilitar de alto rendimiento; apliqúese a toda clase de motores del micrófono tales como un motor, un motor de la bomba, un motor del aire acondicionado, una máquina trifásica, vueltas del etc. numeran, diámetro de alambre puede ser fijado en el regulador.



    B. Winding Controller:



    Aquí el cliente podría fijar el diámetro de alambre, da vuelta al número, número de la bobina, y exhibirá la salida. Y el cliente podría preestablecer la salida. La máquina parará automáticamente una vez que produce la cantidad requerida.



    C. Applications:



    Esta máquina de bobina automática de bobina es conveniente para la bobina multi-conectada y multi de la capa. Apliqúese a toda clase de motores del micrófono tales como un motor, un motor de la bomba, un motor del aire acondicionado, una máquina trifásica, un etc.



    (1) parámetro técnico principal



    Modelo DR650
    Diámetro del oscilación ≤650mm
    Longitud útil de los útiles ≤400mm
    Número de alambres paralelos ≤20pcs
    Diámetro de alambre 0.3-1.2m m
    Alambre que pone en orden anchura 400m m
    Fuente de alimentación 220V/50/60Hz 2.2Kw
    Peso de la máquina 950kgs
    Presión de aire 0.4-0.6MPa
    Dimensión de la máquina (L) 1500* (W) 1700* (H) 1550m m



    (2) los pasos de la operación de esta máquina


    Eficacia de la producción de esta máquina
    Alrededor de las horas 1000pcs/8, es solamente una idea aproximada, depende del número de ranuras de la armadura y del número de la vuelta.
    Cargue la armadura en la lanzadera manualmente, tecla de partida de la prensa, la lanzadera entregará la armadura a la posición de la bobina, y el corte automático de la bobina, de la indexación de direcciones y del alambre, después de terminar, la lanzadera sacará la armadura acabada de la posición de la bobina, operador descarga la armadura acabada, un ciclo se termina.


    (3) función principal y característica de la máquina


    Útiles de la bobina: cada máquina tiene un útiles determinados de la bobina y tres formas verticales de la bobina.
    El sistema del conjunto de útiles puede ser cambiado, y toma sobre 15min.
    La placa giratoria es estructura de dos estaciones. Adopta el sistema servo para girar y para poner en un índice la forma de transferencia.
    Permita tres alambres que enrollan simultáneamente.
    El eje principal es controlado por el motor servo. La exactitud del número de la vuelta de la bobina es la vuelta ±1.
    La velocidad de rotación de trabajo puede ser fijada. La máquina no tiene ninguna vibración y ruido distintos.
    Libere de daño del esmalte y ate con alambre la broche. Una vez que el alambre de cobre se funciona con hacia fuera, la máquina parará automáticamente.
    El PLC puede fijar número de la vuelta, velocidad del viento, altura hundida los útiles, velocidad y la dirección de bobina hundidas los útiles.
    El eje de X Andy de la puta del alambre y del cortador de alambre adopta el sistema servo. Puede ajustar la longitud del alambre del puente y del alambre de ventaja.
    La fabricación hundida adopta el sistema servo. El número de segmento máximo de útiles hundido es 6.



    (4) perfil de OEM/ODM


    Aprovechando completo de ingenieros experimentados, los profesionales expertos, perfeccionan el equipo, control de proceso estricto de fabricación y red de servicio ancha de la cobertura, nos dedican para proveer de nuestros clientes la solución optimizada a la fabricación del motor eléctrico. Hasta ahora, excepto la cuota de mercado grande en China, exportamos hacia fuera las máquinas a los países mundiales tales como E.E.U.U., Italia, Australia, India, Brasil, México, Turquía, Tailandia, Vietnam, Irán, etc, y nuestras máquinas comparten la gran reputación entre los clientes para el funcionamiento durable, confiable él, el precio razonable y el buen después-servicio.



    (5) cadena de producción perfil



    Con buen servicio, el equipo profesional y la calidad confiable, Nide proveen del cliente los diferentes tipos de motor de CA, de motor de DC, de motor de BLDC que fabrica servicio de asesoramiento técnico y de servicio de proyección de llavero, incluyendo la valoración de costes del motor, los conocimientos técnicos de fabricación, formación del personal, y terminan proyecto de llavero.

    Máquina de bobina multi del motor eléctrico de la bobina de la capa 2.2Kw ISO9001/SGS

    (6) sobre Smart



    Localizado en Suzhou, una ciudad hermosa de la industria, corazón del comercio en el delta del río Yangzi, Smart se especializa en el R&D, la fabricación y las ventas de la maquinaria del motor de inducción. Nuestras máquinas producidas en la fábrica de Suzhou se aplican principalmente a los motores de inducción tales como motor de la lavadora, motor del aire acondicionado, motor de la bomba, motor de la bobina, motor trifásico, el motor del motor de fan y compresor, etc.
