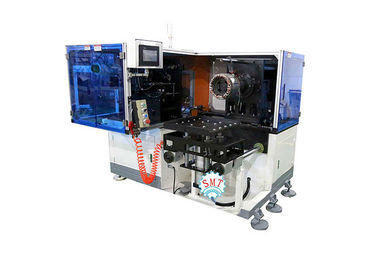

Máquina de bobina del estator de la fan/de la lavadora SMT - DW350 60Hz 0.75kw
Esta máquina se utiliza a insertar la bobina y la cuña en el estator. Y puede insertar la bobina y acuñar simultáneamente. Este HMI puede fijar todos los datos necesarios. Con los útiles fáciles y convenientes cambie el proceso, esta máquina es conveniente para el motor trifásico, el motor de fan y el otro motor, con un número de modelo veriety pero salida baja.
El modo fedding de la cuña se puede fijar según diverso motor. La bobina horizontal que inserta la máquina se equipa del interfaz de control persona-máquina, él tiene la característica extensamente del uso, de la alta automatización, de la operación fácil y del cambio conveniente de los útiles.
(1) descripción técnica principal
| Modelo | DW350 |
| Identificación del estator. | 120-250m m |
| Estator O.D. | 210-350m m |
| Longitud de la base | 120-300m m |
| La proyección arrolla altura | 20-85m m |
| Número de ranura | 24-60 |
| Velocidad del cordón | sobre 0.7s/s |
| Fuente de alimentación | 380V/50/60Hz 7Kw |
| Dimensión | (L) 1550* (W) 1350* (H) 1500m m |
| MOQ | 1 sola máquina de atadura lateral determinada |
(2) ventaja
Esta máquina adopta diseño conducido servo del sistema, de control del CNC y LO programa.
La indexación de direcciones es conducida por el sistema servo. Diverso modo del cordón se podía fijar por ejemplo el cordón de la ranura, el cordón del intervalo, y el cordón de la suposición.
El eje principal adopta el sistema del servocontrol. La velocidad de rotación puede ser fijada.
Dos agujas conducidas por el sistema servo atan superior y más bajo arrollan simultáneamente.
La máquina puede alimentar automáticamente el hilo y cortar el hilo. No hay necesidad de atar un nudo.
El cambio de fabricación es rápido y conveniente. La gama de la longitud de la pila del estator es 50-130m m.
La tensión del cordón puede ser fijada,
Capacidad de producción ≤1s/slot.
Debe ser ningún alambre de cobre rompió y ató con alambre el esmalte roto.
Tarifa primaria el ≥98.5% de la calificación, después de la reanudación, la tarifa el ≥99.5%
su máquina adopta el sistema de protección de rejilla de la seguridad. Necesidad del operador de colocarse al actuar.
La máquina adopta la tecla de partida de dos manos simultáneamente para asegurar seguridad.
(3) característica principal de la máquina
1. Adaptando el PLC industrial, el interfaz persona-ordenador y la marco-estructura horizontal diseñan, la máquina del sistema servo controla exactamente la acción del cordón.
2. Diversos métodos del cordón tales como cordón de la ranura-por-ranura, cordón del intervalo y cordón de la suposición son programables.
3. Esta máquina es conveniente para el estator grande con la alta proyección de la bobina.
4. Los útiles son movibles y convenientes para el cargamento rápido del estator y descargar, por lo tanto para reducir la fuerza de trabajo con eficacia.
(4) OEM/ODM
La compañía produce principalmente la maquinaria y el equipo del motor. Nuestros productos incluyen principalmente la máquina de bobina automática, la máquina de atadura, insertando la máquina, formando la máquina, formando la máquina etc. Adoptamos tecnología avanzada y los procesos de ultramar y fuerza de voluntad corporativa para mejorar capacidad de producción electromecánica de la fábrica completamente automatizada, con la calidad y el servicio de atención al cliente más estables de conseguir la confianza más grande.
(5) cadena de producción perfil
Con buen servicio, el equipo profesional y la calidad confiable, SMT proveen del cliente los diferentes tipos de motor de CA, de motor de DC, de motor de BLDC que fabrica servicio de asesoramiento técnico y de servicio de proyección de llavero, incluyendo la valoración de costes del motor, los conocimientos técnicos de fabricación, formación del personal, y terminan proyecto de llavero.
(6) sobre el equipo elegante del motor de Suzhou que fabrica el Co., Ltd
El equipo elegante del motor de Suzhou que fabrica Co., Ltd es una de las empresas dominantes de alta tecnología que se especializan en el diseño, producir y la venta de los equipos de fabricación del motor en China. La compañía ahora tiene casi 150 empleados, incluyendo más de 30 ingenieros y técnicos, con el área constructiva cerca de 20.000 metros cuadrados y cientos sistemas de equipos avanzados de la producción y de prueba.
Nuestros productos se venden en todo el mundo, puede estar seguro de todo el proceso de nuestros productos.
