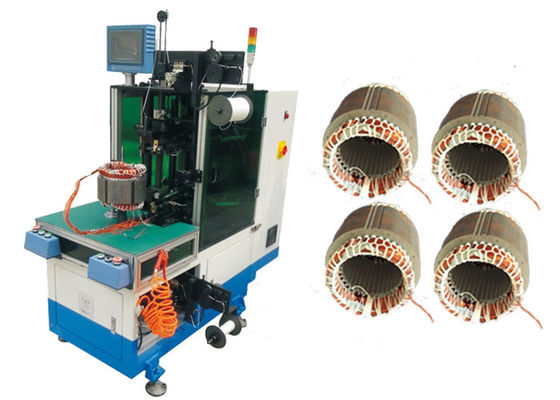

La bobina de estator del motor da vuelta al equipo de bobina del motor eléctrico SMT - BZ190

La bobina de estator del motor da vuelta al equipo de bobina del motor eléctrico SMT - BZ190

Motor Stator Coil Turns Electric Motor Winding Equipment  SMT - BZ190

Datos del producto:

Lugar de origen: China
Nombre de la marca: SMT
Certificación: ISO / SGS Audit
Número de modelo: SMT - BZ190

Pago y Envío Términos:

Cantidad de orden mínima: 1 set
Precio: Negotiable
Detalles de empaquetado: empaquetado de la caja de madera
Tiempo de entrega: 46 - 78 días
Condiciones de pago: T / T, L / C
Capacidad de la fuente: 1pcs/46 - 78 días
Contactar ahora
Descripción detallada del producto
nombre: Máquina de atadura lateral de las vueltas de la bobina del estator del motor sola Identificación del estator.: Φ110~ Φ210mm
Estator O.D.: ≤Φ300mm Fuente de alimentación: 380V/50/60Hz 3.5Kw
Ranura Numbe: 8~48 ranuras Paquete: 1 caso Capa-De madera
color: blanco/naranja Certificación: SGS/BV

Bobina lateral del estator del motor la sola da vuelta a la máquina de atadura/a la máquina de atadura SMT - BZ190





1. Estator del cargamento verticalmente;
2. equipado de presionar, de la alimentación automática, del dispositivo automático del corte, del etc.;
3. la bobina de la proyección adopta el cordón gemelo de la aguja por el sistema servo simultáneamente;
4. la aguja transpositioning, enganchando e indexación de direcciones del estator es controlada por el sistema servo;
5. el eje adopta control de velocidad de la frecuencia; la ranura por el cordón de la ranura, el cordón del intervalo y el cordón de la suposición podía ser alcanzada fijando en interfaz persona-máquina;
6. caracterizado por aspecto compacto, velocidad rápida, de poco ruido;
7. operación simple y cambio fácil de los útiles.



(1) información técnica principal



Modelo BZ190
Altura de pila 60-180m m
Identificación del estator 110-210m m
Estator O.D ≤ 300m m
Altura de la proyección ≤50mm
Modo de Laccing Ranura por la ranura/la ranura del intervalo/el cordón de la suposición
Velocidad del cordón 0.8s/s
Fuente de alimentación 380v/50/60Hz 3.5kw
Peso de la máquina Sobre 900kg
Dimensión de la máquina (LxWxH) 1500x 650x 1800m m



(2) ventaja



Esta máquina adopta diseño conducido servo del sistema, de control del CNC y LO programa.

La indexación de direcciones es conducida por el sistema servo. Diverso modo del cordón se podía fijar por ejemplo el cordón de la ranura, el cordón del intervalo, y el cordón de la suposición.

El eje principal adopta el sistema del servocontrol. La velocidad de rotación puede ser fijada.

Dos agujas conducidas por el sistema servo atan superior y más bajo arrollan simultáneamente.

La máquina puede alimentar automáticamente el hilo y cortar el hilo. No hay necesidad de atar un nudo.

El cambio de fabricación es rápido y conveniente. La gama de la longitud de la pila del estator es 50-130m m.

La tensión del cordón puede ser fijada,

Capacidad de producción ≤1s/slot.

Debe ser ningún alambre de cobre rompió y ató con alambre el esmalte roto.

Tarifa primaria el ≥98.5% de la calificación, después de la reanudación, la tarifa el ≥99.5%

su máquina adopta el sistema de protección de rejilla de la seguridad. Necesidad del operador de colocarse al actuar.

La máquina adopta la tecla de partida de dos manos simultáneamente para asegurar seguridad.


(3) característica principal de la máquina



1. Adaptando el PLC industrial, el interfaz persona-ordenador y la marco-estructura horizontal diseñan, la máquina del sistema servo controla exactamente la acción del cordón.

2. Diversos métodos del cordón tales como cordón de la ranura-por-ranura, cordón del intervalo y cordón de la suposición son programables.

3. Esta máquina es conveniente para el estator grande con la alta proyección de la bobina.

4. Los útiles son movibles y convenientes para el cargamento rápido del estator y descargar, por lo tanto para reducir la fuerza de trabajo con eficacia.



(4) OEM/ODM



La compañía produce principalmente la maquinaria y el equipo del motor. Nuestros productos incluyen principalmente la máquina de bobina automática, la máquina de atadura, insertando la máquina, formando la máquina, formando la máquina etc. Adoptamos tecnología avanzada y los procesos de ultramar y fuerza de voluntad corporativa para mejorar capacidad de producción electromecánica de la fábrica completamente automatizada, con la calidad y el servicio de atención al cliente más estables de conseguir la confianza más grande.

Estamos en un concepto seguro, profesional y eficiente del servicio de “sabiduría y humanidad hacia la dirección del desarrollo, tecnología y el mundo simultáneamente con el progreso”, cubrir diversas necesidades de clientes de crear una carrera brillante.



(5) cadena de producción perfil



Con buen servicio, el equipo profesional y la calidad confiable, SMT proveen del cliente los diferentes tipos de motor de CA, de motor de DC, de motor de BLDC que fabrica servicio de asesoramiento técnico y de servicio de proyección de llavero, incluyendo la valoración de costes del motor, los conocimientos técnicos de fabricación, formación del personal, y terminan proyecto de llavero.

La bobina de estator del motor da vuelta al equipo de bobina del motor eléctrico SMT - BZ190

(6) sobre el equipo elegante del motor de Suzhou que fabrica el Co., Ltd



El equipo elegante del motor de Suzhou que fabrica Co., Ltd es una de las empresas dominantes de alta tecnología que se especializan en el diseño, producir y la venta de los equipos de fabricación del motor en China. La compañía ahora tiene casi 150 empleados, incluyendo más de 30 ingenieros y técnicos, con el área constructiva cerca de 20.000 metros cuadrados y cientos sistemas de equipos avanzados de la producción y de prueba.
