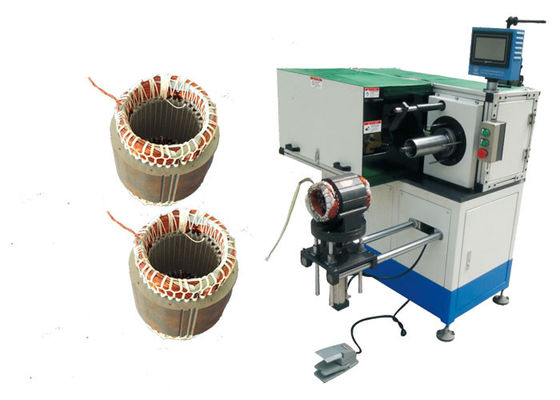

Máquina de atadura lateral horizontal de la bobina de estator del motor de inducción sola SMT-DW300
1. Una máquina de bobina de bobina de la ocho-estación conveniente para toda clase de bobina del marco, la bobina electrónica y la bobina combinada del motor;
2. obtenga las funciones de la bobina automática, alambre que pone en orden, el saltar de la ranura, número de la vuelta, ajuste de los pasos y del diámetro de alambre, etc.;
3. el tenedor del alambre es controlado por el tensor que humedece magnético; la tensión del alambre es estable y ajustable basada en diámetro de alambre;
4. el arsenal del alambre de la ordenanza es grandemente útil asegurar calidad del producto.
(1) información técnica principal
Modelo | DW300 |
Altura de pila | 100 - 260m m |
Identificación del estator | 110-210m m |
Estator O.D | ≤ 301m m |
Altura de la proyección | ≤50mm |
Modo de Laccing | Ranura por la ranura/la ranura del intervalo/el cordón de la suposición |
Velocidad del cordón | 8-48 ranura |
Fuente de alimentación | 380v/50/60Hz 0.75kw |
Peso de la máquina | Sobre 450kg |
Dimensión de la máquina (LxWxH) | 1160x 1200x1500m m |
(2) ventaja
Esta máquina adopta diseño conducido servo del sistema, de control del CNC y LO programa.
La indexación de direcciones es conducida por el sistema servo. Diverso modo del cordón se podía fijar por ejemplo el cordón de la ranura, el cordón del intervalo, y el cordón de la suposición.
El eje principal adopta el sistema del servocontrol. La velocidad de rotación puede ser fijada.
Dos agujas conducidas por el sistema servo atan superior y más bajo arrollan simultáneamente.
La máquina puede alimentar automáticamente el hilo y cortar el hilo. No hay necesidad de atar un nudo.
El cambio de fabricación es rápido y conveniente. La gama de la longitud de la pila del estator es 50-130m m.
La tensión del cordón puede ser fijada,
Capacidad de producción ≤1s/slot.
Debe ser ningún alambre de cobre rompió y ató con alambre el esmalte roto.
Tarifa primaria el ≥98.5% de la calificación, después de la reanudación, la tarifa el ≥99.5%
su máquina adopta el sistema de protección de rejilla de la seguridad. Necesidad del operador de colocarse al actuar.
La máquina adopta la tecla de partida de dos manos simultáneamente para asegurar seguridad.
(3) característica principal de la máquina
1. Adaptando el PLC industrial, el interfaz persona-ordenador y la marco-estructura horizontal diseñan, la máquina del sistema servo controla exactamente la acción del cordón.
2. Diversos métodos del cordón tales como cordón de la ranura-por-ranura, cordón del intervalo y cordón de la suposición son programables.
3. Esta máquina es conveniente para el estator grande con la alta proyección de la bobina.
4. Los útiles son movibles y convenientes para el cargamento rápido del estator y descargar, por lo tanto para reducir la fuerza de trabajo con eficacia.
