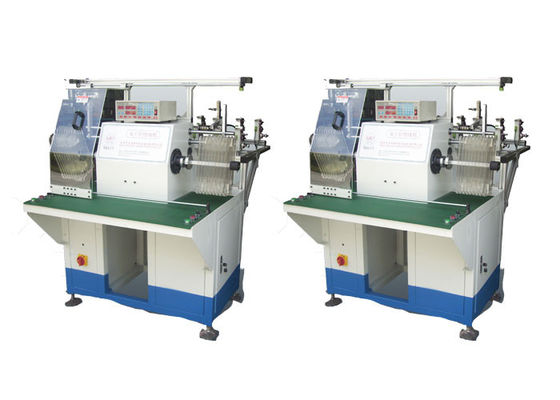

Máquina de bobina automática de bobina de estator del motor del generador de Electirc de la inducción SMT - SR350

Máquina de bobina automática de bobina de estator del motor del generador de Electirc de la inducción SMT - SR350

    • Automatic Induction Electirc Generator Motor Stator Coil winding Machine SMT - SR350
    • Automatic Induction Electirc Generator Motor Stator Coil winding Machine SMT - SR350
  • Automatic Induction Electirc Generator Motor Stator Coil winding Machine SMT - SR350

    Datos del producto:

    Lugar de origen: China
    Nombre de la marca: SMT
    Certificación: ISO9001/SGS
    Número de modelo: SMT-SR350

    Pago y Envío Términos:

    Cantidad de orden mínima: 1 set
    Precio: Negotiable
    Detalles de empaquetado: Cuadro de madera contrachapada
    Tiempo de entrega: 32 - 46 días
    Condiciones de pago: T / T, L / C
    Capacidad de la fuente: 1pcs/32 - 46 días
    Contactar ahora
    Descripción detallada del producto
    nombre: Máquina de bobina automática de bobina de estator del motor del generador de Electirc de la inducció color: blanco/azul
    Velocidad de la No-Carga: ≤1500r/min Aviador: 200m m
    Número de la transferencia: 2-6pcs Dimensión: (L) 2000X (W) 1450X1500m m
    Cabeza de la bobina: 4 Presión de aire: ≥0.6MPa
    Distancia de transferencia: ≥170mm

    Máquina de bobina automática de bobina de estator del motor del generador de Electirc de la inducción SMT - SR350





    1. Es conveniente para multi-conectado y multi-layerwinding.
    2. El número de bobinas que puede enrollar es hasta 8 a la vez.
    3. el cambio automático de la ranura, comenzando enrollando la posición, la parada de desocupado del comienzo, del desocupado, la parada de dos extremos, el reset automático y el comienzo automático se podía fijar en sistema de control.
    4. Hay dos ejes alternos para facilitar de alto rendimiento.
    5. Puede ser aplicado a toda clase de motores del micrófono tales como motor de fan, motor de la bomba, motor del aire acondicionado, máquina trifásica, etc.



    (1) parámetro técnico principal



    Modelo SR350
    Diámetro de alambre 0.3-1.2m m
    Diámetro de la bobina 100-350m m
    Distancia de la transferencia ≤250mm
    Velocidad sin carga 1500r/min
    Fuente de alimentación 220V/50/60Hz 1.5Kw
    Peso 900kgs
    Dimensión 2000*1450*1500m m
    MOQ 1 máquina de bobina determinada
    Plazo de expedición 30 días después de la orden se confirman





    (2) los pasos de la operación de esta máquina


    Eficacia de la producción de esta máquina
    Alrededor de las horas 1000pcs/8, es solamente una idea aproximada, depende del número de ranuras de la armadura y del número de la vuelta.
    Cargue la armadura en la lanzadera manualmente, tecla de partida de la prensa, la lanzadera entregará la armadura a la posición de la bobina, y el corte automático de la bobina, de la indexación de direcciones y del alambre, después de terminar, la lanzadera sacará la armadura acabada de la posición de la bobina, operador descarga la armadura acabada, un ciclo se termina.



    (3) función principal y característica de la máquina


    Útiles de la bobina: cada máquina tiene un útiles determinados de la bobina y tres formas verticales de la bobina.
    El sistema del conjunto de útiles puede ser cambiado, y toma sobre 15min.
    La placa giratoria es estructura de dos estaciones. Adopta el sistema servo para girar y para poner en un índice la forma de transferencia.
    Permita tres alambres que enrollan simultáneamente.
    El eje principal es controlado por el motor servo. La exactitud del número de la vuelta de la bobina es la vuelta ±1.
    La velocidad de rotación de trabajo puede ser fijada. La máquina no tiene ninguna vibración y ruido distintos.
    Libere de daño del esmalte y ate con alambre la broche. Una vez que el alambre de cobre se funciona con hacia fuera, la máquina parará automáticamente.
    El PLC puede fijar número de la vuelta, velocidad del viento, altura hundida los útiles, velocidad y la dirección de bobina hundidas los útiles.
    El eje de X Andy de la puta del alambre y del cortador de alambre adopta el sistema servo. Puede ajustar la longitud del alambre del puente y del alambre de ventaja.
    La fabricación hundida adopta el sistema servo. El número de segmento máximo de útiles hundido es 6.





    (4) perfil de OEM/ODM


    Aprovechando completo de ingenieros experimentados, los profesionales expertos, perfeccionan el equipo, control de proceso estricto de fabricación y red de servicio ancha de la cobertura, nos dedican para proveer de nuestros clientes la solución optimizada a la fabricación del motor eléctrico. Hasta ahora, excepto la cuota de mercado grande en China, exportamos hacia fuera las máquinas a los países mundiales tales como E.E.U.U., Italia, Australia, India, Brasil, México, Turquía, Tailandia, Vietnam, Irán, etc, y nuestras máquinas comparten la gran reputación entre los clientes para el funcionamiento durable, confiable él, el precio razonable y el buen después-servicio.



    (5) cadena de producción perfil



    Con buen servicio, el equipo profesional y la calidad confiable, Nide proveen del cliente los diferentes tipos de motor de CA, de motor de DC, de motor de BLDC que fabrica servicio de asesoramiento técnico y de servicio de proyección de llavero, incluyendo la valoración de costes del motor, los conocimientos técnicos de fabricación, formación del personal, y terminan proyecto de llavero.



    (6) sobre nosotros


    Los productos se aplican principalmente en nuevo motor del automóvil de la energía, motor servo, generador, motor trifásico, el motor del motor de la bomba, compresor, el motor del aparato electrodoméstico y otros motores de inducción. Como líder mundial, tenemos ventajas obvias en la asamblea de la base del estator y del rotor, el aislamiento de la ranura, la bobina auto, la inserción auto, la fusión auto, la impregnación auto de la resina y la otra tecnología de producción del motor para los diversos tamaños y forma de la ranura del estator.

    Máquina de bobina automática de bobina de estator del motor del generador de Electirc de la inducción SMT - SR350

    Combinando años de experiencia y la idea del diseño de intentar todo mejor satisfacer los requisitos de la producción de cliente, podemos proporcionar diversas opciones, como cadena de producción semi-auto, cadena de producción auto y sistema de producción sin tripulación, etc. Nuestro equipo de alta calidad y de gran eficacia proporciona el proceso óptimo del proyecto, del soporte técnico y de producción, fabrica el equipo de alta calidad y hace siempre el después-servicio para los clientes. Esperamos sinceramente establecer y mantener el contacto y la cooperación a largo plazo con los nuevos y viejos clientes para compartir los últimos logros técnicos de la industria de la maquinaria de la fabricación del motor.
