Máquina de bobina de bobina del equipo de bobina del motor eléctrico SMT-DR08 con la conversión

Máquina de bobina de bobina del equipo de bobina del motor eléctrico SMT-DR08 con la conversión

    • SMT-DR08 Electric Motor Winding Equipment Coil Winding Machine With Conversion
    • SMT-DR08 Electric Motor Winding Equipment Coil Winding Machine With Conversion
  • SMT-DR08 Electric Motor Winding Equipment Coil Winding Machine With Conversion

    Datos del producto:

    Lugar de origen: China
    Nombre de la marca: SMT
    Certificación: ISO9001/SGS
    Número de modelo: SMT-DR08

    Pago y Envío Términos:

    Cantidad de orden mínima: 1 set
    Precio: Negotiable
    Detalles de empaquetado: La caja de la madera contrachapada o apenas hace como su requisito.
    Tiempo de entrega: 5 - 9 semanas
    Condiciones de pago: T / T, L / C
    Capacidad de la fuente: 1pcs/5 - 8 semanas
    Contactar ahora
    Descripción detallada del producto
    nombre: Máquina de bobina de bobina con el equipo de fabricación del motor eléctrico de la conversión color: blanco
    Velocidad de la No-Carga: ≤1500r/min Aviador: 200m m
    Número de la transferencia: 2-6pcs Fuente de alimentación: 220v/50/60Hz 0.75Kw
    Peso: 850kg Dimensión: (L) 1500* (W) 1200* (H) 2100m m
    Cabeza de la bobina: 8pcs Presión de aire: ≥0.45MPa
    Distancia de transferencia: ≥170mm

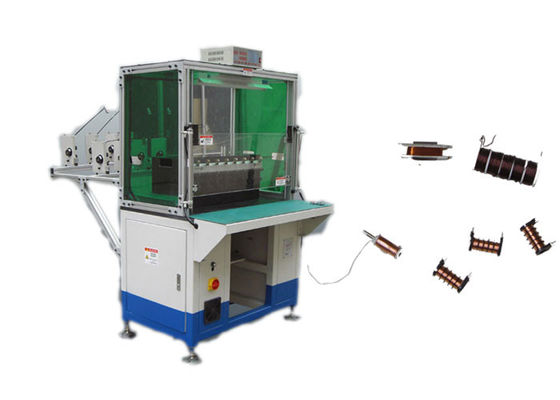

    Máquina de bobina de bobina del equipo de bobina del motor eléctrico SMT-DR08 con la conversión





    Esta máquina es una clase de solo-cabeza y de máquina de bobina automática de la doble-estación; automático ponga la bobina en ordenanza anterior del tradsfer; especialmente conveniente para la tarifa de relleno de la alta ranura, pequeño estator de la muesca; el modo de la bobina tal como salto automático, corte automático e indexación de direcciones automática se puede acabar a la vez sucesivamente; el parámetro se podía fijar en el interfaz persona-máquina, enrollando la tensión es ajustable; obtenga la manera continua/discontinua de la bobina y resuelve los 2 polos, 4 polos y la bobina de 6 bobinas de los polos,



    (1) parámetro técnico principal



    Modelo DR08
    Diámetro de alambre 0.08-0.8m m
    Velocidad sin carga ≤3000r/min
    Cabeza de la bobina 8pcs
    Diámetro del bastidor 20-120m m
    Distancia de Max.Transfer ≤250mm
    Presión de aire ≥0.4MPa
    Fuente de alimentación 220V/50/60Hz 0.75Kw
    Peso 850kgs
    Dimensión (L) 1500* (W) 1200* (H) 2100m m



    (2) los pasos de la operación de esta máquina


    Alrededor de las horas 1000pcs/8, es solamente una idea aproximada, depende del número de ranuras de la armadura y del número de la vuelta.
    Cargue la armadura en la lanzadera manualmente, tecla de partida de la prensa, la lanzadera entregará la armadura a la posición de la bobina, y el corte automático de la bobina, de la indexación de direcciones y del alambre, después de terminar, la lanzadera sacará la armadura acabada de la posición de la bobina, operador descarga la armadura acabada, un ciclo se termina.

    (3) función principal y característica de la máquina


    Útiles de la bobina: cada máquina tiene un útiles determinados de la bobina y tres formas verticales de la bobina.
    El sistema del conjunto de útiles puede ser cambiado, y toma sobre 15min.
    La placa giratoria es estructura de dos estaciones. Adopta el sistema servo para girar y para poner en un índice la forma de transferencia.
    Permita tres alambres que enrollan simultáneamente.
    El eje principal es controlado por el motor servo. La exactitud del número de la vuelta de la bobina es la vuelta ±1.
    La velocidad de rotación de trabajo puede ser fijada. La máquina no tiene ninguna vibración y ruido distintos.
    Libere de daño del esmalte y ate con alambre la broche. Una vez que el alambre de cobre se funciona con hacia fuera, la máquina parará automáticamente.
    El PLC puede fijar número de la vuelta, velocidad del viento, altura hundida los útiles, velocidad y la dirección de bobina hundidas los útiles.
    El eje de X Andy de la puta del alambre y del cortador de alambre adopta el sistema servo. Puede ajustar la longitud del alambre del puente y del alambre de ventaja.
    La fabricación hundida adopta el sistema servo. El número de segmento máximo de útiles hundido es 6.



    (4) perfil de OEM/ODM


    Aprovechando completo de ingenieros experimentados, los profesionales expertos, perfeccionan el equipo, control de proceso estricto de fabricación y red de servicio ancha de la cobertura, nos dedican para proveer de nuestros clientes la solución optimizada a la fabricación del motor eléctrico. Hasta ahora, excepto la cuota de mercado grande en China, exportamos hacia fuera las máquinas a los países mundiales tales como E.E.U.U., Italia, Australia, India, Brasil, México, Turquía, Tailandia, Vietnam, Irán, etc, y nuestras máquinas comparten la gran reputación entre los clientes para el funcionamiento durable, confiable él, el precio razonable y el buen después-servicio.



    (5) cadena de producción perfil



    Con buen servicio, el equipo profesional y la calidad confiable, Nide proveen del cliente los diferentes tipos de motor de CA, de motor de DC, de motor de BLDC que fabrica servicio de asesoramiento técnico y de servicio de proyección de llavero, incluyendo la valoración de costes del motor, los conocimientos técnicos de fabricación, formación del personal, y terminan proyecto de llavero.

    Máquina de bobina de bobina del equipo de bobina del motor eléctrico SMT-DR08 con la conversión

    (6) sobre Smart

    La automatización de SMT Alliance (Suzhou) Co., Ltd. es la empresa conjunta los Chino-E.E.U.U. entre el equipo elegante del motor de Suzhou que fabrica el Co., el Ltd., establecido en 2010, y Alliance Automation (Suzhou) Ltd. , la filial en China de Alliance Winding Equipment, Inc. estableció en 1947. De acuerdo con las décadas del TEMOR de experiencia del R&D y de la tecnología, SMT Alliance integra el diseño de la tecnología, fabricación, manejando y comercializando alcanzar ventajas y el desarrollo conjunto complementarios.
    Los productos se aplican principalmente en nuevo motor del automóvil de la energía, motor servo, generador, motor trifásico, el motor del motor de la bomba, compresor, el motor del aparato electrodoméstico y otros motores de inducción. Como líder mundial, tenemos ventajas obvias en la asamblea de la base del estator y del rotor, el aislamiento de la ranura, la bobina auto, la inserción auto, la fusión auto, la impregnación auto de la resina y la otra tecnología de producción del motor para los diversos tamaños y forma de la ranura del estator.
