Industrial Electric Motor Winding Machine Semi - Auto Coil Winding Machine

Del motor de bobina de la máquina máquina de bobina auto eléctrica industrial de bobina semi -

  • Alta luz

    Máquina automática del bobinado del inducido

    ,

    Máquina de bobina automática de la fan de techo

  • nombre
    máquina de bobina de bobina para el motor industrial de la lavadora
  • Número de la transferencia
    2-6pcs
  • Fuente de alimentación
    220V/50/60Hz 2.2Kw
  • Peso
    950kg
  • Dimensión
    (L) 1500* (W) 1700* (H) 1550m m
  • Cabeza de la bobina
    8pcs
  • Presión de aire
    0.4-0.6mpa
  • Diámetro de alambre
    0.3-1.2m m
  • Longitud útil de los útiles
    ≤400mm
  • Lugar de origen
    China
  • Nombre de la marca
    SMT
  • Certificación
    ISO9001 / SGS
  • Número de modelo
    SMT-DR650
  • Cantidad de orden mínima
    1 set
  • Precio
    Negotiable
  • Detalles de empaquetado
    La caja o usted de la madera contrachapada puede decirnos.
  • Tiempo de entrega
    44 - 76 días
  • Condiciones de pago
    T/T, L/C
  • Capacidad de la fuente
    1pcs/44 - 50days

Del motor de bobina de la máquina máquina de bobina auto eléctrica industrial de bobina semi -

Máquina de bobina eléctrica del estator del motor de la bici SMT-DR650 220V/50Hz/60Hz





(1) parámetro técnico principal



Modelo DR650
Diámetro del oscilación ≤650mm
Longitud útil de los útiles ≤400mm
Número de alambres paralelos ≤20pcs
Diámetro de alambre 0.3-1.2m m
Alambre que pone en orden anchura 400m m
Fuente de alimentación 220V/50/60Hz 2.2Kw
Peso de la máquina 950kgs
Presión de aire 0.4-0.6MPa
Dimensión de la máquina (L) 1500* (W) 1700* (H) 1550m m



(2) los pasos de la operación de esta máquina


Eficacia de la producción de esta máquina
Alrededor de las horas 1000pcs/8, es solamente una idea aproximada, depende del número de ranuras de la armadura y del número de la vuelta.
Cargue la armadura en la lanzadera manualmente, tecla de partida de la prensa, la lanzadera entregará la armadura a la posición de la bobina, y el corte automático de la bobina, de la indexación de direcciones y del alambre, después de terminar, la lanzadera sacará la armadura acabada de la posición de la bobina, operador descarga la armadura acabada, un ciclo se termina.


(3) función principal y característica de la máquina


Útiles de la bobina: cada máquina tiene un útiles determinados de la bobina y tres formas verticales de la bobina.
El sistema del conjunto de útiles puede ser cambiado, y toma sobre 15min.
La placa giratoria es estructura de dos estaciones. Adopta el sistema servo para girar y para poner en un índice la forma de transferencia.
Permita tres alambres que enrollan simultáneamente.
El eje principal es controlado por el motor servo. La exactitud del número de la vuelta de la bobina es la vuelta ±1.
La velocidad de rotación de trabajo puede ser fijada. La máquina no tiene ninguna vibración y ruido distintos.
Libere de daño del esmalte y ate con alambre la broche. Una vez que el alambre de cobre se funciona con hacia fuera, la máquina parará automáticamente.
El PLC puede fijar número de la vuelta, velocidad del viento, altura hundida los útiles, velocidad y la dirección de bobina hundidas los útiles.
El eje de X Andy de la puta del alambre y del cortador de alambre adopta el sistema servo. Puede ajustar la longitud del alambre del puente y del alambre de ventaja.
La fabricación hundida adopta el sistema servo. El número de segmento máximo de útiles hundido es 6.



(4) perfil de OEM/ODM


Aprovechando completo de ingenieros experimentados, los profesionales expertos, perfeccionan el equipo, control de proceso estricto de fabricación y red de servicio ancha de la cobertura, nos dedican para proveer de nuestros clientes la solución optimizada a la fabricación del motor eléctrico. Hasta ahora, excepto la cuota de mercado grande en China, exportamos hacia fuera las máquinas a los países mundiales tales como E.E.U.U., Italia, Australia, India, Brasil, México, Turquía, Tailandia, Vietnam, Irán, etc, y nuestras máquinas comparten la gran reputación entre los clientes para el funcionamiento durable, confiable él, el precio razonable y el buen después-servicio.

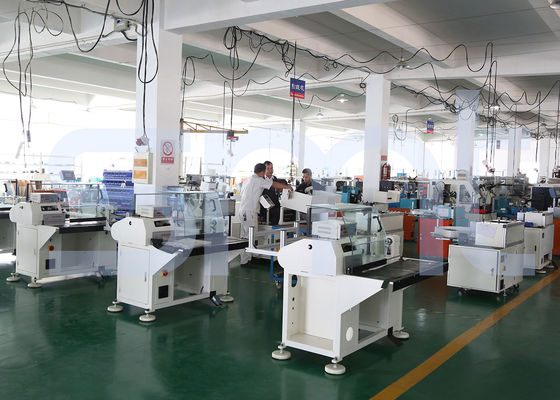

(5) cadena de producción perfil



Con buen servicio, el equipo profesional y la calidad confiable, Nide proveen del cliente los diferentes tipos de motor de CA, de motor de DC, de motor de BLDC que fabrica servicio de asesoramiento técnico y de servicio de proyección de llavero, incluyendo la valoración de costes del motor, los conocimientos técnicos de fabricación, formación del personal, y terminan proyecto de llavero.



(6) sobre Smart



Localizado en Suzhou, una ciudad hermosa de la industria, corazón del comercio en el delta del río Yangzi, Smart se especializa en el R&D, la fabricación y las ventas de la maquinaria del motor de inducción. Nuestras máquinas producidas en la fábrica de Suzhou se aplican principalmente a los motores de inducción tales como motor de la lavadora, motor del aire acondicionado, motor de la bomba, motor de la bobina, motor trifásico, el motor del motor de fan y compresor, etc.
