Máquina de bobina del estator del motor eléctrico, máquina de bobina doble del motor de la estación

Máquina de bobina del estator del motor eléctrico, máquina de bobina doble del motor de la estación

  • Máquina de bobina del estator del motor eléctrico, máquina de bobina doble del motor de la estación
Máquina de bobina del estator del motor eléctrico, máquina de bobina doble del motor de la estación
Datos del producto:
Lugar de origen: China
Nombre de la marca: SMT
Certificación: SGS / ISO / BV
Número de modelo: SR350
Pago y Envío Términos:
Cantidad de orden mínima: 1 set
Precio: Price unit: USD; Price depends on configuration, design and customer special request, which can be negotiated later.
Detalles de empaquetado: Cajas de embalaje plásticas de la película, del envasado al vacío y de la madera contrachapada. El t
Tiempo de entrega: 40-45 días después de poner la orden
Condiciones de pago: T / T, L / C
Capacidad de la fuente: 15 Conjunto o establece por mes
Contacto
Descripción detallada del producto
Nombre: máquina de bobina del motor de la Doble-estación para la producción de la CA/de DC del motor eléctri modelo: SMT-SR350
Cabeza de la bobina: PC dobles Voltaje: 220v, 50/60hz
Poder: 1.5KW Nanovatio: ≈900Kg
Garantía: 1 año Color: Modificado para requisitos particulares
Alta luz:

máquina de bobina de bobina del motor eléctrico

,

máquina de bobina de la fan de techo


máquina de bobina del motor de la Doble-estación para la producción SMT-SR350 de la CA/de DC del motor eléctrico


Parámetros técnicos


Modelo SMT-SR350
Diámetro de alambre Φ0.3mm~Φ1.2mm
Diámetro de enrrollamiento de la forma ≤Φ380mm
Cabeza de enrrollamiento 2pcs
Distancia de la transferencia ≤250mm
Descargue la velocidad del viento ≤1500r/min
Presión de aire ≥0.4MPa
Fuente de alimentación 220V/50/60Hz 1.5Kw
Peso ≈900Kg
Dimensión (L) 2000× (W) 1450× (H) 1500m m


Breve instrucción de la máquina

La máquina “máquina de bobina del motor de la Doble-estación para la producción de la CA/de DC del motor eléctrico” se utiliza para enrollar los alambres eléctricos a las herramientas de enrrollamiento automáticamente y a la ordenanza. Es especial para las estaciones de trabajo separadas dobles.
Los operadores necesitan descargar las bobinas por el manual mientras que es fácil reparar con bajo costo si sucede con las faltas.


Equipado de las estaciones de enrrollamiento dobles y de las cabezas de enrrollamiento, que pueden enrollar dos bobinas del grupo al mismo tiempo o por separado automáticamente. Necesidad del operador de descargar bobinas manualmente. Dos estaciones están trabajando por separado de modo que pueda ahorrar la época del cargamento y de la descarga porque uno está enrollando y el otro puede ser descargado.


uso de la máquina de bobina de bobina 1.Motor

La máquina de bobina semi automática de bobina del motor es conveniente para el motor de fan, motor de fan de tabla, motor de la lavadora y los diversos pequeños motores, cuadrado, ronda y bobina de múltiples capas del motor.

Como un fabricante y proveedor excelentes de las máquinas de la fabricación del motor, Nide mecánico puede proporcionar servicios profesionales de asesoramiento de la tecnología de fabricación del equipo y del motor de fabricación del motor.



2. Datos técnicos de la máquina de bobina de bobina del motor:



Nombre de producto: máquina de bobina semi automática de bobina del motor para el motor de fan y el motor de la lavadora
Color de la máquina: RAL7035 (o según el requisito de cliente)
Diámetro del alambre: 0.5-1.5m m;
Diámetro del oscilación: 500m m;
Diámetro anterior de enrrollamiento: Max.350mm
Exactitud de no. de la vuelta: 0,2%;
Mazarota del alambre: 1-4pc
Distancia de la transferencia: 170-300m m
Número del alambre del arsenal: 1-12;
Velocidad de trabajo (sin carga): 0-800 (según diverso alambre del diámetro, la velocidad es ajustable stepless, ninguna vibración o ruido obvia;)
Velocidad de rotación máxima: EL 1600R.P.M
Productividad de la máquina: alrededor 1000 horas pcs/8
Poder/entrada: 220V/50Hz
Presión de aire: 0.5-0.8MPa
Poder: 0.75KW
Poder del motor principal: 2.2KW-6P;
Convertidor de frecuencia: 2.2KW;
Longitud útil del eje cuadrado: 520m m.;
Dimensión del eje cuadrado: 20*20*625m m;
Dimensión de la máquina: × 1450m m del × 1250m m de 1550m m
Peso de la máquina: ≈ 850kg



3. Características de la máquina de bobina de bobina del motor

El ranurar automático, el golpear ligeramente automático, el operador necesita solamente poner en y coger el molde de enrrollamiento, y saca las bobinas heridas del molde.

con el eje cuadrado de enrrollamiento del árbol dos;

vibración y de poco ruido bajos;

Ningún daño quebrado o del esmalte para el alambre;

Las piezas eléctricas principales y el llevar adapta las piezas de alta calidad del motor;

No. de la vuelta, el diámetro del alambre, el alambre que pone en orden anchura, la distancia de la transferencia, la dirección de bobina y el alambre poniendo en orden la dirección son todo settable en el regulador;

Arsenal del alambre: motor de escalonamiento + barra del tornillo;

El parámetro modelo 999 totales puede ser fijado;

Se acaba la máquina parará automáticamente una vez la bobina de bobina del alambre;



4. Demostración de la imagen de la máquina de bobina de bobina del motor:

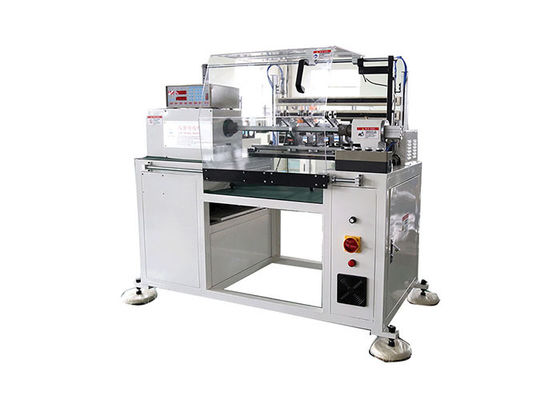

Máquina de bobina del estator del motor eléctrico, máquina de bobina doble del motor de la estación 0

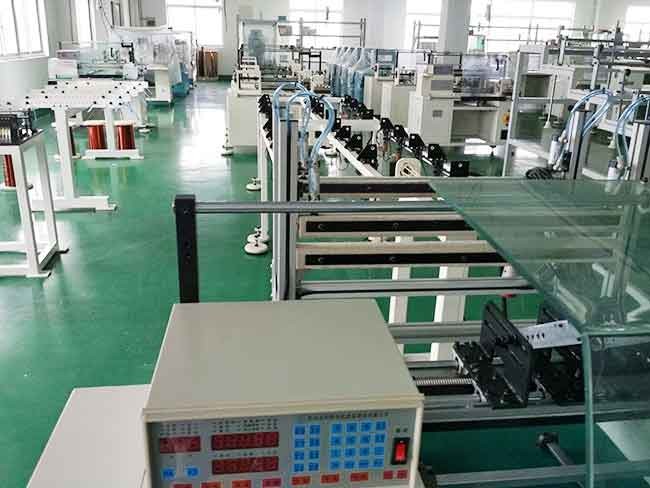

(6) perfil de compañía - equipo elegante del motor de Suzhou que fabrica Co., Ltd

El equipo elegante del motor de Suzhou que fabrica Co., Ltd es fabricante en la ciudad de Suzhou, China, que se especializa en el R&D, fabricando y vendiendo los equipos automáticos para la producción del motor así como exportando los equipos al mundo. La compañía ahora tiene casi 81 empleados incluyendo más de 10 ingenieros y técnicos, con el área constructiva cerca de 5.000 metros cuadrados y hundered sistemas de producción avanzada y de equipos bajo prueba.

Vídeos y imágenes más maravillosos se pueden encontrar por vínculos abajo. ¡Le estamos esperando allí!
Máquina de bobina del estator del motor eléctrico, máquina de bobina doble del motor de la estación 1
