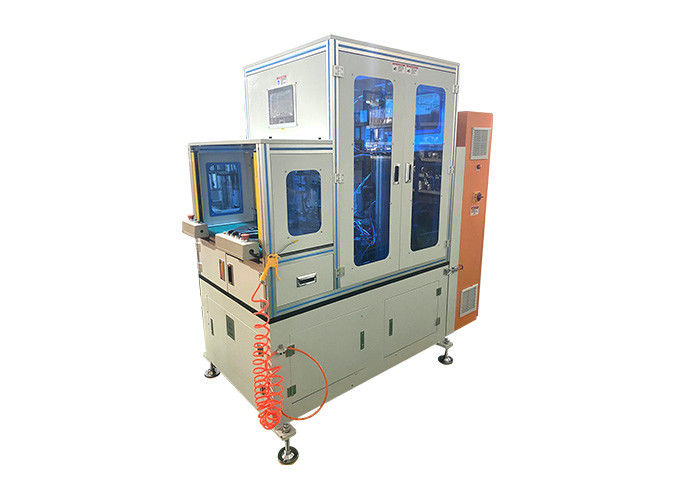

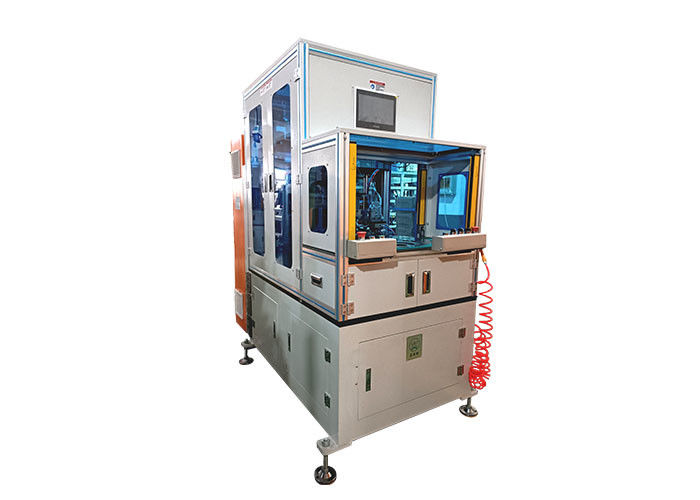

Máquina de encintado de estatores de doble cara con plato giratorio impulsada por 7 servomotores para el encintado de bobinas de motores en la industria

(1) Características principales de la máquina de encintado de bobinas de estator de doble cara

A. Tiene un plato giratorio con dos estaciones, una para encintar y otra para cargar/descargar;

B. Adopta dos agujas para encintar automáticamente ambos lados de las bobinas del estator;

C. Adopta un sistema de control PLC para controlar los servomotores de siete husillos;

D. El husillo principal, la indexación del estator y la oscilación de ambas agujas son impulsados por servomotores;

E. El ajuste de la altura de ambos extremos de la bobina es automático mediante control servo, rango de ajuste 19~60 mm;

F. El ajuste de la altura de la pila es automático mediante control servo;

G. Diseño de herramientas de tipo separado;

H. Con la función de diagnóstico de fallas;

I. Puede realizar el encintado ranura por ranura, ranura por intervalo, saltar ranuras o encintado de fantasía;

J. Equipado con mecanismo automático de alimentación, corte y apriete;

K. Diseñado con una estructura de tensión para ajustar el grado de apriete del encintado;

L. El enganche, quemado y anudado de la cuerda es automático;

M. El sistema de lubricación automática es opcional;

N. El soporte para bobinas de cuerda fijadas en el suelo (bobinas cilíndricas) es opcional;

O. Fijación para evitar cualquier tipo de daño en el cable;

P. Equipado con rejilla de seguridad, se reinicia automáticamente al recibir la señal;

Q. Puede cumplir con los requisitos de seguridad/ergonomía adjuntos;

R. Con cubierta de protección exterior cerrada;

S. Con grandes ventanas de seguridad convenientes para el mantenimiento;

T. El operador trabaja de pie;

U. Presionar el botón para arrancar la máquina con ambas manos;

V. Tiempo de cambio:

*Cambio de altura de la pila: ≈1min; (los parámetros relacionados se pueden consultar directamente en la HMI, no tomará mucho tiempo)

Cambio de placa de herramientas: ≈5 minutos; (2 estaciones para cambiar)

(2) Parámetros técnicos de la máquina de encintado de estatores

(3) Aplicación de la máquina de encintado de estatores

Adecuada para varios motores, como motores de electrodomésticos, motores industriales, motores de bombas de agua y muchos otros motores de inducción. Si el tamaño del estator está dentro del rango de aplicación de la máquina, esta máquina puede funcionar.

(4) Asignación principal de la máquina de encintado de estatores

Controlador PLC: Siemens (Alemania);

Sistema servo: Siemens (Alemania);

HMI: Siemens (Alemania);

Elemento sensor: OMRON (Japón), SCHNEIDER (Francia);

Sensor enchufable: OMRON (Japón);

Otro elemento eléctrico: SCHNEIDER (Francia).

*Si algunos componentes específicos no están disponibles en SCHNEIDER, serán reemplazados por IDEC (Japón) y Delixi (China);

Tornillo de bola: HIWIN (Taiwán);

Rodamiento: NSK (Japón), SKF (Suecia);

Elemento neumático: AIRTAC (Taiwán); o SMC (Japón)

Presión de aire: 0.6~1MPa;

Potencia: según la configuración real;

Fuente de alimentación: trifásica 380V/60Hz;

Peso: ≈1200Kg; (como referencia, según la configuración real)

Dimensiones mm: L1600×W900×H1900;  (como referencia, según la configuración real)

(5) Detalles de la demostración

Gabinete eléctrico - placa de herramientas y plato giratorio - sistema de lubricación automática - tensor para el control de la tensión de la cuerda
