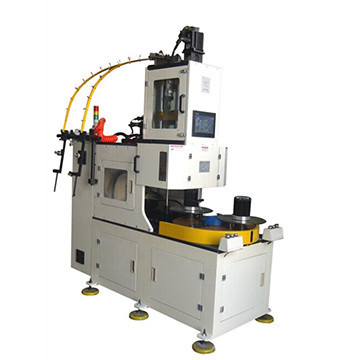

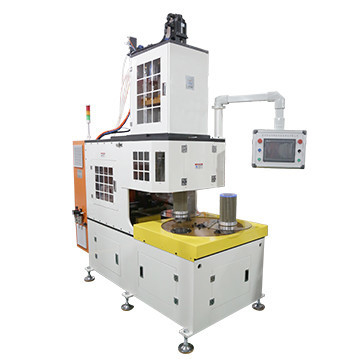

Máquina de enrollamiento de estator totalmente automática 2000 r/min 150 mm

Máquina automática de bobinado de bobinas para motor de inducción de motor de CA

Esta máquina se utiliza principalmente para el bobinado del estator de 2 polos. Un estator se bobinará en cada ciclo, lo que mejora en gran medida la eficiencia de la producción, la carga y extracción automática del molde, para reducir la intensidad de la mano de obra artificial. El proceso de bobinado puede realizar funciones de toma (5 veces), sujeción, la carrera y el ángulo de pivote de la carrera de la palanca de la horquilla voladora se pueden ajustar dentro de un cierto rango según sea necesario. Marco de aleación de aluminio total (tratamiento de oxidación anódica) con protección acrílica importada. Eléctrico se controla principalmente mediante PLC, visualizador y convertidor de frecuencia. Ajuste seguro y confiable, visualización.

Función y característica principal de la máquina

La máquina bobinadora de bobinas de motor eléctrico es una máquina bobinadora vertical automática de doble estación. La plataforma giratoria es una estructura de dos estaciones. Adopta un sistema servo para rotar y transferir el índice de forma.

Capaz de bobinar exactamente las bobinas en el volante en forma de horquilla y transferir fácilmente la bobina al insertador de bobinas, con alta eficiencia y un gran efecto de bobinado de inserción.

Cada máquina bobinadora de bobinas tiene un juego de herramientas de bobinado y tres formas de bobinado vertical.

Todo el juego de herramientas se puede cambiar y tarda unos 15 minutos.

El husillo principal está controlado por un servomotor. La precisión del número de vueltas de la bobina es de ±1 vuelta.

El PLC puede configurar el número de vueltas, la velocidad de bobinado, la altura de hundimiento de la herramienta, la velocidad de hundimiento de la herramienta y la dirección de bobinado.

El husillo X e Y del enganchador de alambre y el cortador de alambre adopta un sistema servo. Puede ajustar la longitud del cable puente y el cable conductor.

El hundimiento de la herramienta adopta un sistema servo. El número máximo de segmentos de hundimiento de la herramienta es 6.

Permite el bobinado de dos cables simultáneamente.

Y está dotado de la función de visualización de vueltas dinámicas, vueltas reales, vueltas establecidas, causas de fallas y autocomprobación de posición.

Libre de daños en el esmalte y rotura del alambre. Una vez que se agota el alambre de cobre, la máquina se detendrá automáticamente.

La máquina automática de bobinado de bobinas no tiene vibraciones ni ruidos distintos.

(1) Datos técnicos principales

(2) Aplicación

Esta máquina es adecuada para el bobinado de bobinas de 2 polos, 4 polos y 6 polos.

(3) Función y característica principal de la máquina

Herramientas de bobinado: cada máquina tiene un juego de herramientas de bobinado y tres formas de bobinado vertical.
Todo el juego de herramientas se puede cambiar y tarda unos 15 minutos.
La plataforma giratoria es una estructura de dos estaciones. Adopta un sistema servo para rotar y transferir el índice de forma.
Permite el bobinado de tres cables simultáneamente.
El husillo principal está controlado por un servomotor. La precisión del número de vueltas de la bobina es de ±1 vuelta.
La velocidad de rotación de trabajo se puede configurar. La máquina no tiene vibraciones ni ruidos distintos.
Libre de daños en el esmalte y rotura del alambre. Una vez que se agota el alambre de cobre, la máquina se detendrá automáticamente.
El PLC puede configurar el número de vueltas, la velocidad de bobinado, la altura de hundimiento de la herramienta, la velocidad de hundimiento de la herramienta y la dirección de bobinado.
El husillo X e Y del enganchador de alambre y el cortador de alambre adopta un sistema servo. Puede ajustar la longitud del cable puente y el cable conductor.
El hundimiento de la herramienta adopta un sistema servo. El número máximo de segmentos de hundimiento de la herramienta es 6.

(4) Perfil OEM/ODM

Aprovechando al máximo la experiencia de ingenieros, profesionales capacitados, equipos perfectos, un estricto control del proceso de fabricación y una amplia red de servicios, nos dedicamos a brindar a nuestros clientes la solución optimizada para la fabricación de motores eléctricos. Hasta ahora, a excepción de la gran cuota de mercado en China, exportamos nuestras máquinas a países de todo el mundo como EE. UU., Italia, Australia, India, Brasil, México, Turquía, Tailandia, Vietnam, Irán, etc., y nuestras máquinas comparten la gran reputación entre los clientes por su rendimiento duradero y confiable, precio razonable y buen servicio postventa.

(5) Perfil de la línea de producción

Con un buen servicio, un equipo profesional y una calidad confiable, SMT proporciona al cliente diferentes tipos de motores de CA, motores de CC, servicio de consultoría técnica de fabricación de motores BLDC y servicio de proyección llave en mano, incluida la evaluación de costos del motor, el conocimiento de fabricación, la capacitación del personal y el proyecto llave en mano completo.
