Máquina automática de atado de bobinas para motor de CA, 380V 3.5Kw, ≤Φ160mm
-
Resaltar
Máquina de atado de estatores de 380V
,Máquina automática de atado de bobinas para motor de CA
,Máquina de atado de estatores de 3.5Kw
-
NombreEl doble automático de la máquina de cordón de la bobina echa a un lado cordón para el motor industr
-
Estator O.D.≤Φ160mm
-
Altura de pila20~120M M
-
Fuente de alimentación380V/50/60Hz 3.5Kw
-
Presión de aire0.4MPA
-
Colorblanco/azul/verde
-
Lugar de origenChina.
-
Nombre de la marcaSMT
-
CertificaciónISO / SGS Audit, CE
-
Número de modeloSMT - BZ51
-
Cantidad de orden mínima1 set
-
PrecioNegociable
-
Detalles de empaquetadoCaja de madera conveniente para el transporte del mar con un bolso de aislamiento.
-
Tiempo de entrega60 - 80 días
-
Condiciones de pagoT/T, L/C
-
Capacidad de la fuente1pcs/60 - 80 días

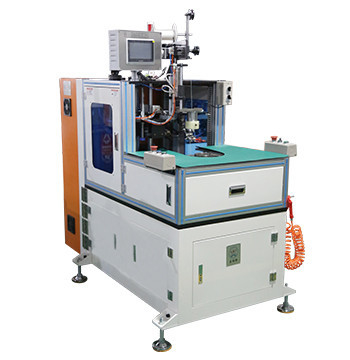

Máquina automática de atado de bobinas para motor de CA, 380V 3.5Kw, ≤Φ160mm
Máquina automática de atado de bobinas de doble cara para motor industrial de CA
Esta avanzada máquina automática de atado de bobinas presenta capacidad de atado de doble cara, diseñada específicamente para motores industriales de CA. La máquina consta de múltiples componentes de precisión, incluyendo el cuerpo de la máquina, el conjunto de agujas, el mecanismo de rotación de la boquilla, el sistema de movimiento de la aguja, la unidad de indexación del estator y el sistema automatizado de alimentación/corte de hilo.
Principales especificaciones técnicas
| Modelo | SMT-BZ51 |
|---|---|
| Altura de la pila | 17~100mm |
| Diámetro interior del estator | Φ25~ Φ100mm |
| Diámetro exterior del estator | ≤Φ160mm |
| Altura de la saliente | ≤40mm |
| Modo de atado | Ranura por ranura/Ranura de intervalo/Ranura de fantasía |
| Velocidad de atado | ≈0.6s/s |
| Fuente de alimentación | 380V/50/60Hz 3.5Kw |
| Peso | ≈800Kg |
| Dimensión | (L)1500×(W)650×(H)1700mm |
Ventajas clave
- Sistema servoaccionado con control CNC y programación HIM
- Múltiples modos de atado: atado de ranura, atado de intervalo y atado de fantasía
- Sistema servo de doble aguja para atado simultáneo de bobinas superior/inferior
- Alimentación y corte automático de hilo - no se requiere anudado manual
- Capacidad de cambio rápido de herramientas (rango de longitud de pila del estator de 50-130 mm)
- Tensión de atado ajustable con capacidad de producción ≤1s/ranura
- Salida de alta calidad: ≥98.5% de tasa de calificación primaria (≥99.5% después del retrabajo)
- Las características de seguridad incluyen protección de rejilla y operación de inicio con dos manos
Características de la máquina
- Control PLC industrial con interfaz hombre-máquina y diseño de marco horizontal
- Métodos de atado programables para requisitos de producción flexibles
- Diseñado para estatores grandes con gran saliente de bobinado
- Herramientas móviles para una carga/descarga eficiente del estator y reducción de la mano de obra
Capacidades OEM/ODM
Nos especializamos en equipos de fabricación de motores, incluyendo máquinas automáticas de bobinado, máquinas de atado, máquinas de inserción y máquinas de conformado. Utilizando tecnología y procesos avanzados, ofrecemos soluciones de producción totalmente automatizadas con calidad estable y soporte integral al cliente.
Servicios de línea de producción
Nuestro equipo profesional proporciona consultoría técnica completa y servicios de proyectos llave en mano para la fabricación de motores de CA, motores de CC y motores BLDC. Los servicios incluyen evaluación de costos, conocimientos de fabricación, capacitación del personal e implementación completa de la línea de producción.
Acerca de Suzhou Smart Motor Equipment Manufacturing Co., Ltd
Como una empresa de alta tecnología especializada en equipos de fabricación de motores, empleamos a 150 empleados, incluyendo más de 30 ingenieros. Nuestras instalaciones de 20,000 metros cuadrados cuentan con equipos avanzados de producción y prueba para garantizar la calidad y el rendimiento.
