Servo máquina de inserción de bobina para 100-200 mm ID del estator
Resumen del producto
Máquina de Inserción de Bobinas Servo para ID de Estator de 100-200 mm Descripción del Producto Máquina de Inserción de Bobinas Servo para ID de Estator de 100-200 mm lS0/ Auditoría SGS Aplicación Adecuada para estatores utilizados en motores monofásicos, motores trifásicos, motores de compresores, ...
Atributos personalizados del producto
Resaltar:
Máquina de inserción de bobinas servo para estatores
,Máquina bobinadora de estatores de 100-200 mm
,Máquina de inserción de bobinado con servo
Propiedades básicas
Lugar de origen:
China.
Nombre de la marca:
SMT
Certificación:
ISO/SGS Audit
Número de modelo:
SMT-QX10
Propiedades comerciales
Cantidad de orden mínima:
1 set
Precio:
Negociable
Detalles de empaquetado:
Caja de la madera contrachapada con el lacre
Tiempo de entrega:
8-10 semanas
Condiciones de pago:
T/T, L/C
Capacidad de la fuente:
1 piezas 7-11 semanas
Descripción del producto

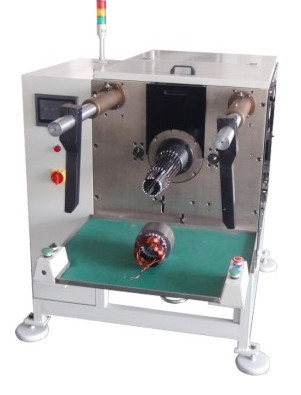

Máquina de Inserción de Bobinas Servo para ID de Estator de 100-200 mm
Descripción del Producto
Máquina de Inserción de Bobinas Servo para ID de Estator de 100-200 mm lS0/ Auditoría SGS
Aplicación
Adecuada para estatores utilizados en motores monofásicos, motores trifásicos, motores de compresores, motores de arranque, motores de lavadoras, acondicionadores de aire y más. Esta máquina inserta automáticamente bobinas y cuñas en los estatores. El número de ranuras, la velocidad de empuje de la bobina y la longitud de la cuña son ajustables a través de la HMI, lo que la hace adecuada para varios motores de inducción.
Información necesaria para la consulta de la máquina de inserción de bobinado de estatores:
Para obtener resultados óptimos, proporcione dibujos detallados que incluyan:
Para obtener resultados óptimos, proporcione dibujos detallados que incluyan:
- Dibujo de laminación del estator
- Dibujo del apilamiento del estator
- Dibujo de conexión de cables
- Detalles de la aplicación del estator
Características Técnicas Principales
Esta máquina cuenta con alimentación de papel con servomotor, configuración de parámetros HMI, velocidad de inserción ajustable y modos de alimentación de cuñas basados en el factor de llenado de la ranura del motor y el tipo de cable. El tiempo de cambio de herramientas es ≤10 minutos.
| Modelo | SMT-QX10 |
|---|---|
| Longitud del núcleo | ≤250mm |
| DI del estator | Φ100-200mm |
| DE del estator | Φ170-260mm |
| Rango de altura de la pila | 90-220mm |
| Carrera de la herramienta | ≤90mm |
| Cable compatible | CU/AL |
| Presión de aire | 0.5～1MPa |
| Potencia | 10Kw |
| Fuente de alimentación | 3-Fase 380V/50Hz |
| Peso | 11500kg |
| Dimensión | (L)2400×(W)1300×(H)1700mm |
Aplicación
Se utiliza principalmente en motores de automóviles de nueva energía, servomotores, generadores, motores trifásicos, motores de bomba, motores de compresores y motores de electrodomésticos. Nuestra experiencia incluye el montaje del núcleo del estator y del rotor, el aislamiento de ranuras, el bobinado automático, la inserción automática, la fusión automática y la impregnación automática de resina para varios tamaños y formas de ranuras de estatores.
Nuestro Servicio
Priorizamos la calidad y el servicio del producto para mejorar su competitividad en el mercado global. Ya sea que necesite máquinas, componentes o productos OEM, SMT Motor Equipment es su socio confiable. Damos la bienvenida a las oportunidades para establecer relaciones comerciales a largo plazo en todo el mundo.
OEM/ODM
- Un equipo técnico innovador proporciona soluciones completas para requisitos únicos
- Un equipo especializado de posventa ofrece un servicio rápido puerta a puerta
- Amplia red de servicio nacional e internacional
- Soporte al cliente 24/7 a través de múltiples canales de comunicación
Perfil de la Línea de Producción
SMT proporciona servicios integrales de fabricación de motores, incluyendo consultoría técnica, proyectos llave en mano, evaluación de costos, conocimientos de fabricación y capacitación del personal para motores de CA, motores de CC y motores BLDC.
Acerca de Nosotros
Suzhou Smart Motor Equipment Manufacturing Co., Ltd es una empresa de alta tecnología especializada en el diseño, producción y venta de equipos de fabricación de motores. Con 150 empleados (incluidos más de 30 ingenieros), una instalación de 20,000 m² y equipos avanzados, proporcionamos líneas de producción completas para varios tipos de motores. Certificado ISO9001:2000 desde 2012.
