Máquina de Inserción de Bobinado de Estator Horizontal para Motores de Compresores e Industriales con Diámetro Interior de Estator de 60-150mm
Resumen del producto
Compresor Motor bobinas de cuerda de inserción de la máquina de inserción horizontal bobinas de cuerda de inserción y papel La máquina de inserción de bobinas de cuerda de motor de compresor de la serie QX presenta un diseño de herramienta modular para cambios rápidos de herramientas (tiempo de ...
Atributos personalizados del producto
Nombre:
Bobinas de bobinado del motor del compresor Insertar máquina horizontal inserción de bobinas de deva
Modelo:
SMT-QX08
Identificación del estator:
≥φ60 mm
Estator O.D:
≤Φ210mm
Operation Way:
horizontal
Cable:
CU / AL
Solicitud:
Motor de compresor/motor de la industria
OEM:
OK
Resaltar:
60-150 mm Stator I.D Stator Enrollamiento de la máquina de inserción
,Máquina de inserción de bobinas de estator de aplicación del motor del compresor
,Máquina de inserción de cuerda de estator para aplicaciones de motores de la industria
Propiedades básicas
Lugar de origen:
PORCELANA
Nombre de la marca:
SMT
Certificación:
ISO / BV / SGS
Número de modelo:
SMT-QX08
Propiedades comerciales
Cantidad de orden mínima:
1 set
Precio:
Negociable
Detalles de empaquetado:
La máquina de inserción de la bobina está empaquetada con fundas de madera contrachapada. Su dimensi
Tiempo de entrega:
60 días de trabajo después de colocar el pedido
Condiciones de pago:
T/T, L/C
Capacidad de la fuente:
10 ~ 20 conjuntos por 3 meses
Descripción del producto
Compresor Motor bobinas de cuerda de inserción de la máquina de inserción horizontal bobinas de cuerda de inserción y papel
La máquina de inserción de bobinas de cuerda de motor de compresor de la serie QX presenta un diseño de herramienta modular para cambios rápidos de herramientas (tiempo de cambio de 8 minutos).Su estructura de inserción de bobinado horizontal es ideal para la producción de estatores grandes y se puede integrar con plataformas de rodamiento de ojo bovino y máquinas de expansión de bobina para la inserción de bobinado de tres veces, reduciendo la intensidad de trabajo y simplificando la carga y descarga.
Parámetros técnicos
| Modelo | Se aplicará el procedimiento siguiente: |
|---|---|
| Identificación del estator | Para los vehículos de las categorías M1, M2 y M3 |
| Sobredosis de estator | ≤ Φ210 mm |
| Altura de la pila | ≤ 190 mm |
| Viajes con herramientas | ≤ 90 mm |
| Cables compatibles | Cu / AL |
| Rango de número de ranura | 24~48 horas |
| Fuente de alimentación | 380V/50/60Hz 5Kw |
| Peso | ≈1050Kg |
| Dimensión | (L) 2380×(W) 1180×(H) 1700 mm |
Características clave
- Automáticamente inserta bobinas de bobinado y aislamiento de cuña en ranuras del estator en una sola operación
- Con un motor de servo, con función de empuje previo
- Cortar y indexar papel con motor de servo con velocidad ajustable
- Largo de papel de cuña ajustable con alimentación de ranura por ranura, ranura de intervalo o ranura de salto
- Controlador PLC con capacidad de detección y diagnóstico de fallos
- El dispositivo de prealimentación de papel asegura una longitud de papel constante
- Corte de papel a baja temperatura con dispositivo de calefacción integrado
- Velocidad de empuje de bobina ajustable para diferentes calibres de alambre
- Función ergonómica de pie con botón de arranque de dos manos
- Tiempo de cambio rápido de aproximadamente 10 minutos
Especificaciones del componente
- Controlador PLC: INOVANCE (China)
- Sistema de servo motor: INOVANCE (China)
- Elementos de sensores: OMRON (Japón), AUTONICS (Corea)
- Otros componentes eléctricos: SCHNEIDER (Francia), IDEC (Japón), Delixi (China)
- Parafusos de bolas: HIWIN (Taiwán)
- Los rodamientos: NSK (Japón), SKF (Suecia)
- Los elementos neumáticos: AirTAC (Taiwán)
- Presión de la fuente de aire: 0,5 a 1 MPa
- Potencia: 6,5 Kw (la configuración real puede variar)
- Fuente de alimentación: 3 fases 415V/50Hz
- Peso: ≈ 1150Kg
- Dimensiones: (L) 2380 × ((W) 1280 × ((H) 1700 mm
Aplicaciones
Esta máquina está diseñada para varios motores de inducción, incluyendo motores de lavadora, motores de aire acondicionado, motores de bomba, servomotores de precisión, motores industriales de tres fases, motores de ventilador,y motores de nueva energía.
Servicio y apoyo
Estamos especializados en el desarrollo y fabricación de máquinas para la producción de motores de inducción, ofreciendo soluciones personalizadas cuando sea necesario.
- Una garantía de un año con soporte técnico gratuito y piezas de repuesto
- Servicio postventa en el extranjero con respuesta rápida
- Servicios de consultoría técnica y proyectos llave en mano en el sector de la fabricación
- Asistencia en la planificación del trazado de la línea de producción
- Servicios de formación del personal y evaluación de costes de los vehículos

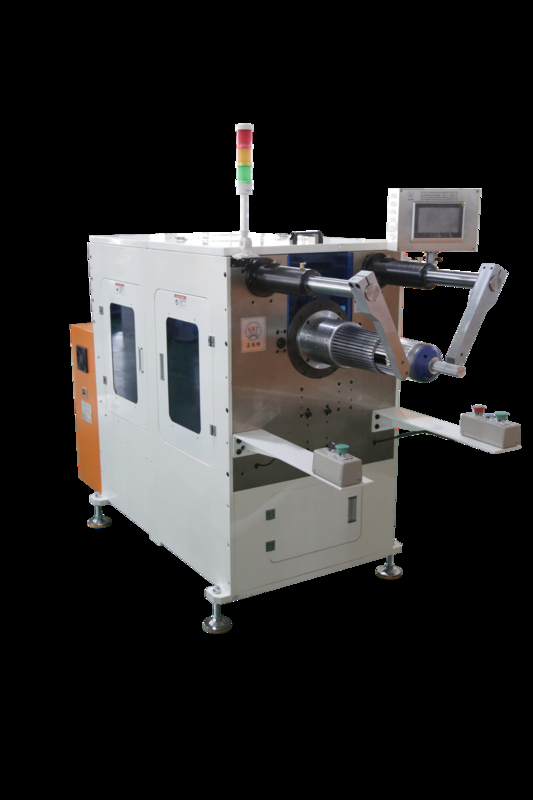

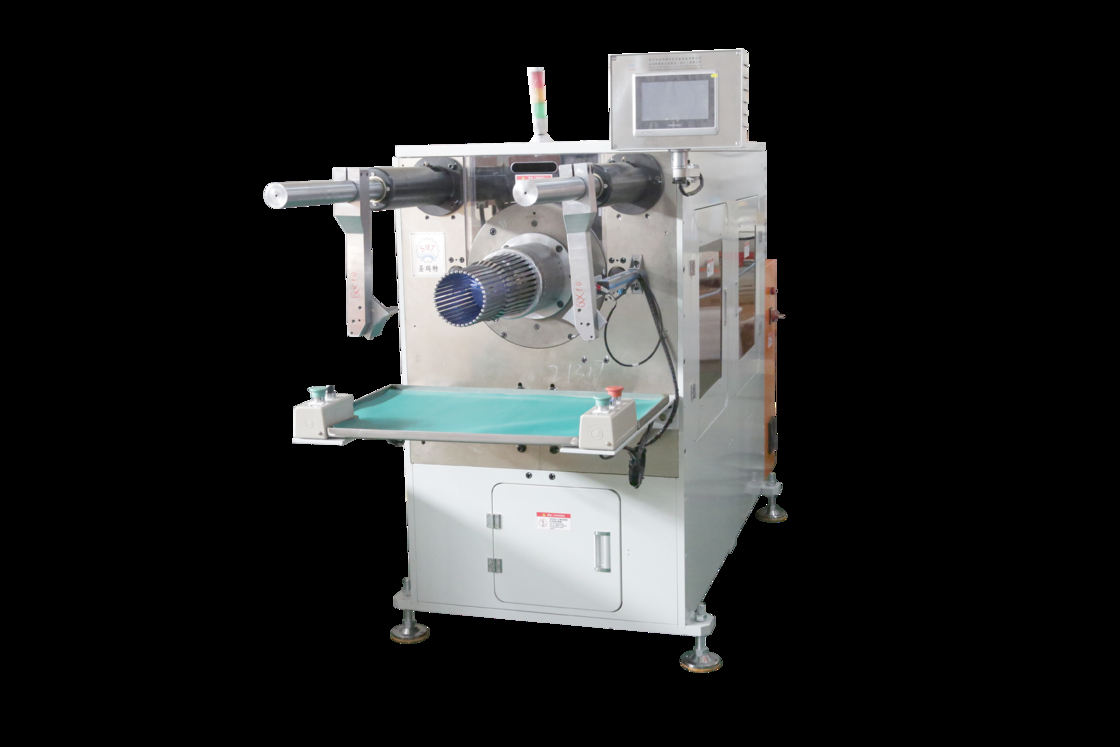

Imagen del producto
