Máquina semiautomática para bobinado de bobinas de estator de motor de gran tamaño con alimentación de 220V/50/60Hz y salida de 4.5Kw
Resumen del producto
Máquina bobinadora de estator de motor de gran tamaño semiautomática Descripción del producto Esta máquina bobinadora semiautomática está diseñada para armaduras de conmutador tipo gancho, con control PLC y operación de pantalla táctil para parámetros de bobinado precisos. Características principale...
Atributos personalizados del producto
Nombre:
Máquina bobinadora de bobina de estator de Motor de gran tamaño semiautomática
Aviador:
200 mm
Fuente de alimentación:
220v/50/60Hz 4.5Kw
Presión de aire:
0.4-0.7MPA
Fuerza:
Eléctrico
Número de ranura:
24-48 ranuras
Personalizado:
Personalizado
Velocidad de rotación máxima:
1000R/min
Resaltar:
Máquina de bobinado de bobinas de estator de motor de 220V/50/60Hz
,Máquina de bobinado de inducidos de 4.5Kw
,Máquina de bobinado de bobinas con presión de aire de 0.4-0.7MPa
Propiedades básicas
Lugar de origen:
PORCELANA
Nombre de la marca:
SMT
Certificación:
ISO9001/SGS
Número de modelo:
SMT-DR1200
Propiedades comerciales
Cantidad de orden mínima:
1 set
Precio:
Negociable
Detalles de empaquetado:
Ajuste de empaquetado de la caja de madera para su máquina.
Tiempo de entrega:
60-70 días
Condiciones de pago:
T/T, L/C
Capacidad de la fuente:
1pcs/60-70 días
Descripción del producto

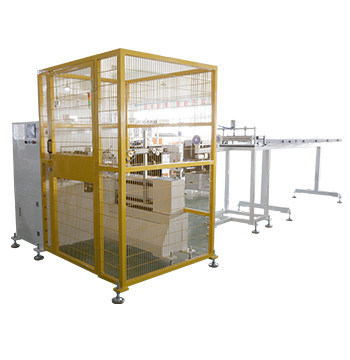

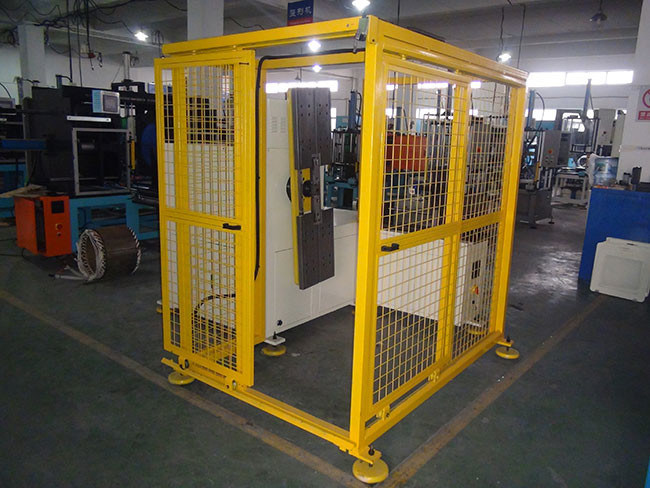

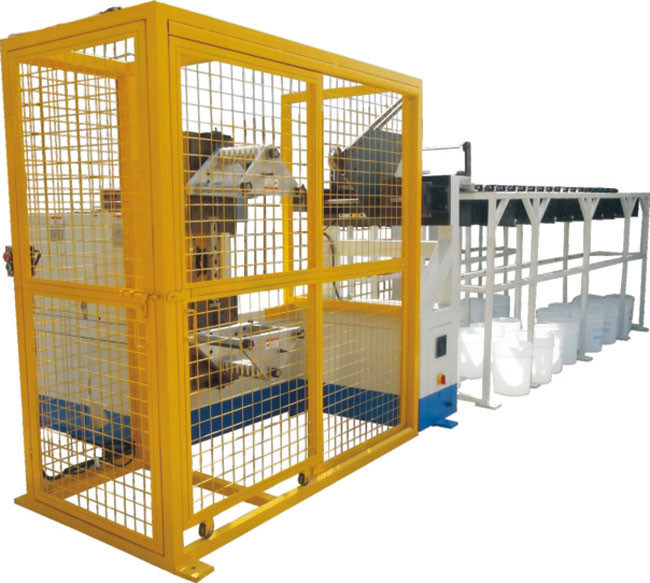

Máquina bobinadora de estator de motor de gran tamaño semiautomática
Descripción del producto
Esta máquina bobinadora semiautomática está diseñada para armaduras de conmutador tipo gancho, con control PLC y operación de pantalla táctil para parámetros de bobinado precisos.
Características principales
- Diseñada para bobinar armaduras de conmutador tipo gancho
- Control PLC y pantalla táctil para una fácil operación
- Capacidad de bobinado automático de alambre
- Diseño de volantes de bobinado doble
- Cuatro configuraciones de tensión ajustables
- Alimentación, bobinado, indexación y corte de alambre automáticos de la armadura
Especificaciones técnicas
| Artículo | Datos |
|---|---|
| Modelo | DR1200 |
| Diámetro de giro | ≤900mm |
| Diámetro del alambre | 0.4 - 1.5mm |
| Número de alambres paralelos | ≤ 40 piezas |
| Presión de aire | 0.4 - 0.6 MPa |
| Fuente de alimentación | 220V/50/60Hz, 3kw |
| Peso de la máquina | Aproximadamente 1100 kg |
| Dimensión de la máquina (L×A×H) | 2300 × 2200 × 2000mm |
Aplicaciones
Esta máquina es adecuada para el bobinado de bobinas de 2 y 4 polos, ideal para armaduras de diámetro de alambre mediano a grande en diversas aplicaciones de motores.
Características de la máquina

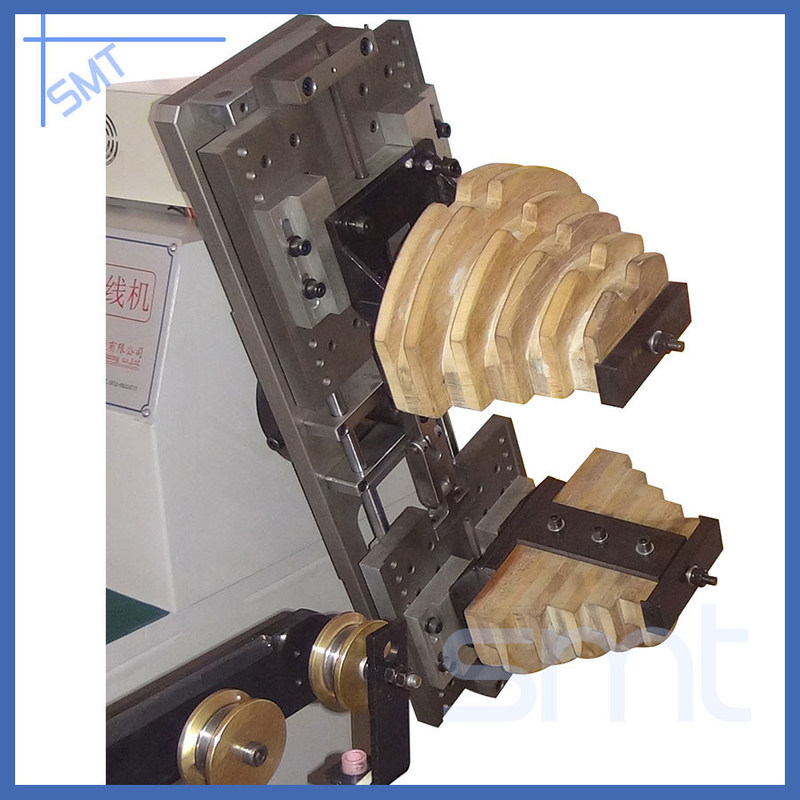

- Incluye un juego de herramientas de bobinado con tres formas de bobinado verticales
- El cambio de herramientas tarda aproximadamente 15 minutos
- Plato giratorio de dos estaciones con rotación e indexación del sistema servo
- Capaz de bobinado simultáneo de tres alambres
- Eje principal controlado por servo con una precisión de ±1 vuelta
- Velocidad de rotación de trabajo ajustable con mínima vibración y ruido
- Parada automática cuando se agota el alambre de cobre
- Control PLC para el número de vueltas, velocidad, altura de la herramienta y dirección de bobinado
- Ejes X e Y controlados por servo para el enganchador y cortador de alambre
Capacidades OEM/ODM
Nuestro experimentado equipo de ingeniería proporciona soluciones optimizadas para la fabricación de motores eléctricos, con máquinas exportadas a todo el mundo, incluyendo EE. UU., Italia, Australia y más, conocidas por su rendimiento duradero y excelente servicio postventa.
Servicios de línea de producción
Ofrecemos consultoría técnica integral y servicios de proyectos llave en mano para la fabricación de motores de CA, CC y BLDC, incluyendo evaluación de costos, conocimientos de fabricación y capacitación del personal.
Acerca de nuestra fábrica
Ubicados en Suzhou, nos especializamos en I+D y fabricación de maquinaria de motores de inducción para diversas aplicaciones, incluyendo motores de lavadoras, motores de aire acondicionado y motores de compresores.
