Máquina automática de bobinado de estator que ahorra mano de obra para motor monofásico
-
Resaltar
Máquina automática de bobinado de estator
,máquina bobinadora de motor monofásico
,máquina de atado de estatores que ahorra mano de obra
-
NombreMáquina automática de bobinado de estator que ahorra mano de obra para motor monofásico
-
Altura de pila17~100 mm
-
Fuente de alimentación380V/50/60Hz 3.5Kw
-
Presión de aire0.4MPA
-
ColorBlanco/azul
-
PersonalizadoSí
-
productividadMAX.2000 piezas/8 horas para estator de 24 ranuras
-
Lugar de origenPorcelana
-
Nombre de la marcaSMT
-
CertificaciónISO / SGS Audit
-
Número de modeloSMT - SBZ160
-
Cantidad de orden mínima1 juego
-
PrecioNegociable
-
Detalles de empaquetadoCaja de madera contrachapada con bolsa sellada.
-
Tiempo de entrega42 - 78 días
-
Condiciones de pagoLC, T/T
-
Capacidad de la fuente1 unidad/42 - 76 días
Máquina automática de bobinado de estator que ahorra mano de obra para motor monofásico

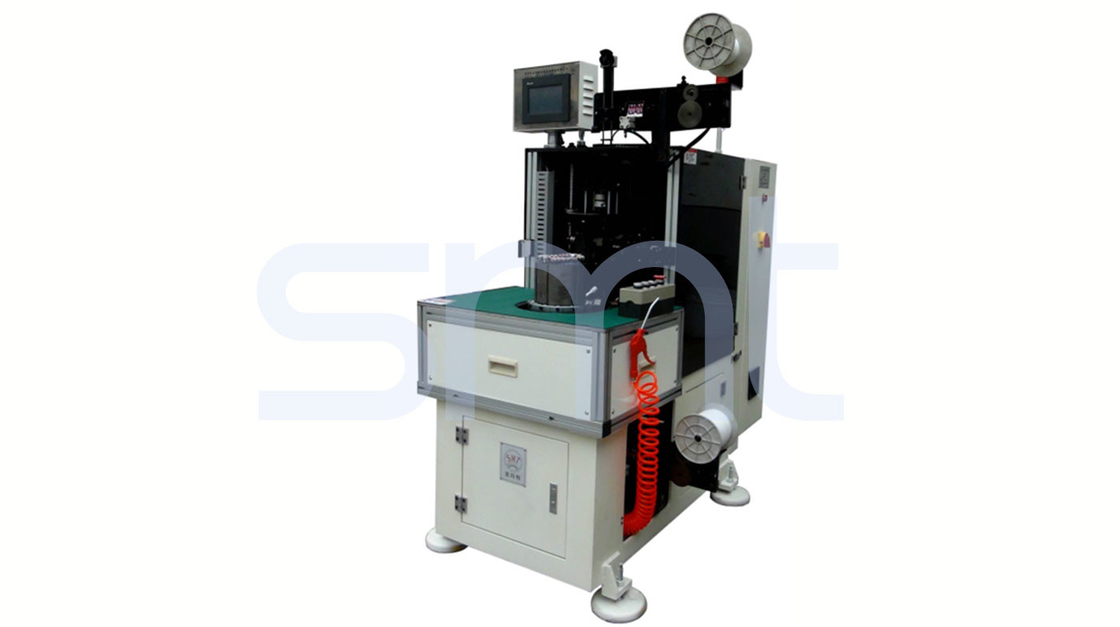

Máquina de atado de bobinado de estator de motor monofásico automático SMT-SBZ160
Esta máquina está diseñada para micro motores de inducción, incluidos motores de acondicionador, motores de lavadora, motores de compresor, motores de ventilador, motores de alternador y motores de bomba.
Principales especificaciones técnicas
| Modelo | SMT-SBZ160 |
|---|---|
| Altura de la pila | 17~100mm |
| Diámetro interior del estator | Φ25~ Φ100mm |
| Diámetro exterior del estator | ≤Φ160mm |
| Altura de la saliente | ≤40mm |
| Modo de atado | Ranura por ranura/Ranura de intervalo/Ranura de fantasía |
| Velocidad de atado | ≈0.45s/s |
| Fuente de alimentación | 380V/50/60Hz 3.5Kw |
| Peso | ≈800Kg |
| Dimensión | (L)1500×(W)650×(H)1700mm |
Ventajas clave
- Sistema accionado por servo con diseño de control CNC y programa HIM
- Modos de atado programables, incluyendo ranura, intervalo y atado de fantasía
- Eje principal controlado por servo con velocidad de rotación ajustable
- Agujas servoaccionadas dobles para el atado simultáneo de bobinas superior e inferior
- Sistema automático de alimentación y corte de hilo que elimina la necesidad de anudar
- Capacidad de cambio rápido de herramientas
- Amplio rango de longitud de pila del estator (50-130 mm)
Características de la máquina
- PLC industrial con interfaz hombre-máquina y diseño de estructura de marco horizontal
- Métodos de atado programables, incluyendo ranura por ranura, intervalo y atado de fantasía
- Ideal para estatores grandes con gran voladizo de bobinado
- Herramientas móviles para la carga/descarga rápida del estator, reduciendo la intensidad de la mano de obra
- Sistema de protección de rejilla de seguridad con funcionamiento de botón de inicio a dos manos
- Capacidad de producción: ≤30s/pc para 24 ranuras
- Tasa de calificación primaria ≥99.5%, ≥99.9% después del retrabajo
Servicios OEM/ODM
Nos especializamos en la producción de maquinaria para motores, incluyendo máquinas de bobinado automático, máquinas de atado, máquinas de inserción, máquinas de conformado y máquinas de formación. Utilizando tecnología y procesos avanzados, mejoramos la automatización electromecánica con calidad estable y un servicio al cliente excepcional.
Perfil de la línea de producción
SMT proporciona consultoría técnica integral y servicios de proyectos llave en mano para la fabricación de motores de CA, motores de CC y motores BLDC, incluyendo evaluación de costos, conocimientos de fabricación, capacitación del personal y soluciones completas para proyectos.
