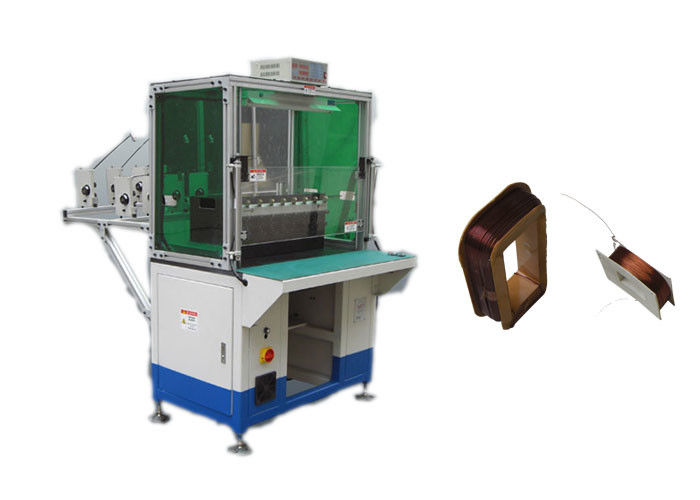

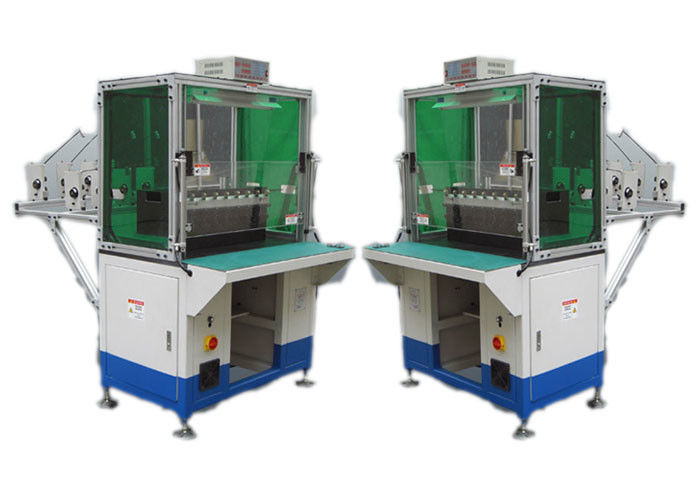

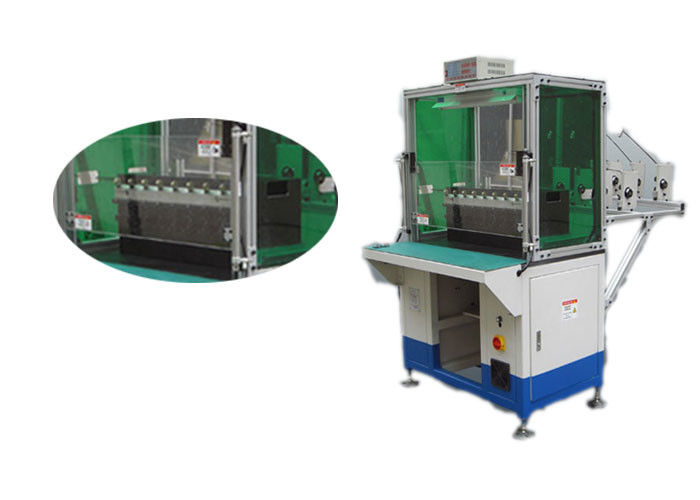

Máquina de cuerda de motor eléctrico personalizada, máquina de cuerda de alternador
Resumen del producto
Máquina de remolque de motor eléctrico personalizada, máquina de remolque de alternador Información requerida para la investigación de la línea de producción del rotor Para una personalización óptima, proporcione dibujos detallados, incluidos: Dibujo de laminación del rotor Dibujo del rotor Dibujo ...
Atributos personalizados del producto
Nombre:
Máquina bobinadora de armadura de alternador de motor eléctrico
Velocidad sin carga:
≤1500r/minuto
Aviador:
200 mm
Número de la transferencia:
2-6pcs
Dimensión:
(Largo)1500*(Ancho)1200*(Alto)2100mm
Cabeza de enrrollamiento:
8 Uds.
Presión de aire:
≥0,45MPa
Distancia de transferencia:
≥170mm
Calificación automática:
Semiautomático
Personalizado:
Personalizado
Resaltar:
máquina de remolque de motor eléctrico personalizada
,máquina de enrollamiento de alternador con garantía
,máquinas de remolque de motores eléctricos para alternadores
Propiedades básicas
Lugar de origen:
Porcelana
Nombre de la marca:
SMT
Certificación:
ISO9001/SGS
Número de modelo:
SMT-DR08
Propiedades comerciales
Cantidad de orden mínima:
1 juego
Precio:
Negociable
Detalles de empaquetado:
Caja de madera contrachapada o simplemente hágalo según sus necesidades.
Tiempo de entrega:
29-58 días
Condiciones de pago:
T/T, L/C
Capacidad de la fuente:
1 unidad/29-58 días
Descripción del producto
Máquina de remolque de motor eléctrico personalizada, máquina de remolque de alternador
Información requerida para la investigación de la línea de producción del rotor
Para una personalización óptima, proporcione dibujos detallados, incluidos:
- Dibujo de laminación del rotor
- Dibujo del rotor
- Dibujo de la pila del rotor
- Dibujo del diagrama de enrollamiento del rotor (incluido el diámetro del alambre y el número de giro)
- Dibujo del conmutador
- Dibujo del eje
- Volumen de desequilibrio residual requerido y volumen de desequilibrio inicial
- Especificaciones del material de papel de cuña y aislante
- Productividad requerida
- Otros requisitos técnicos
Se recomienda proporcionar muestras físicas para obtener los mejores resultados.
Principales parámetros técnicos
| Modelo | Se trata de la DR08 |
|---|---|
| Diámetro del alambre | 0.08-0.8 mm |
| Velocidad sin carga | Se aplicarán las siguientes medidas: |
| Cabeza de cuerda | 8 piezas |
| Diámetro del marco | 20 a 120 mm |
| Max. Distancia de transferencia | ≤ 250 mm |
| Presión del aire | ≥ 0,4 MPa |
| Fuente de alimentación | 220V/50/60Hz 0,75Kw |
| Peso | 850 kilos |
| Dimensión | (L) 1500*(W) 1200*(H) 2100 mm |
Proceso de operación
Capacidad de producción aproximada: 1000 piezas/8 horas (varía según las ranuras de la armadura y el número de turnos).
1El operador carga manualmente la armadura en la lanzadera.
2Presione el botón START para iniciar el proceso automático.
3La lanzadera entrega la armadura a la posición de enrollamiento.
4La máquina realiza automáticamente el devanado, el índice y el corte de alambre.
5La lanzadera devuelve la armadura terminada
6El operador descarga la armadura terminada.
Características de la máquina
Las herramientas de cuerda:Cada máquina incluye un conjunto de herramientas de bobinado con tres formas de bobinado verticales (tiempo de cambio ≈15 min)
Dispositivo giratorio:Estructura de dos estaciones con rotación e indexación servocontroladas
Capacidad para múltiples cables:Las demás máquinas y aparatos para la fabricación de equipos y aparatos
Control de precisión:El eje principal controlado por servo garantiza una precisión de giro de ± 1
Parámetros ajustables:PLC controla el número de vueltas, la velocidad, la altura/velocidad de la herramienta y la dirección del devanado
Gestión de cables:Espinillos X/Y controlados por servo para el ajuste preciso del cable puente/conducto
Características de seguridad:Detención automática cuando el alambre se agota; sin daños en el esmalte o el alambre se rompe
El barco de las herramientas:Con un máximo de 6 segmentos, con servocontrol
Capacidades de OEM/ODM
Nuestra experiencia en la fabricación de motores eléctricos combina ingenieros experimentados, profesionales calificados, equipos avanzados y un estricto control de procesos para ofrecer soluciones optimizadas.Nuestras máquinas se exportan por todo el mundo (EE.UU.), Italia, Australia, India, Brasil, México, Turquía, Tailandia, Vietnam, Irán) y son reconocidos por su durabilidad, fiabilidad, precios competitivos y excelente servicio postventa.
Servicios de línea de producción
Proporcionamos servicios integrales de consultoría técnica y proyectos llave en mano para la fabricación de motores AC/DC/BLDC, incluyendo evaluación de costos, conocimientos técnicos de fabricación, capacitación del personal,y soluciones completas de la línea de producción.
Acerca de Smart
Suzhou Smart Motor Equipment Manufacturing Co., Ltd es una empresa de alta tecnología especializada en el diseño, producción y ventas de equipos de fabricación de motores. Con 150 empleados (incluidos más de 30 ingenieros),Con una instalación de 20.000 m2 y equipos de producción y pruebas avanzados, ofrecemos líneas de producción completas (desde la bobina de bobina hasta la formación final del estator) para varios tipos de motores.Sistema de gestión de la calidad 2000 desde 2012.
