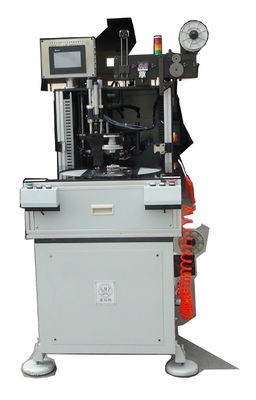

Máquina lateral doble serva SMT - DB160 de la producción del motor de la máquina de atadura de la bobina del estator del motor
Cada máquina de atadura es PLC controlado con una impulsión del inversor y se puede programar completamente para adaptarse a diversas configuraciones de la ranura del estator. Los útiles de la ayuda del estator son muy rápidos al cambio entre las diversas laminaciones del estator y alturas de pila. Una amplia gama de agujas estándar del cordón están disponibles. Esta máquina de atadura es conveniente para atar multiespecies, menos producción o más estator del alambre de ventaja. Esta máquina de atadura del final de bobina de estator adopta la estructura del cargamento vertical, velocidad principal del eje es ajustable.
(1) información técnica principal
Modelo | DB100 |
Altura de pila | 80-160m m |
Identificación del estator. | 40-120m m |
Estator O.D. | ≤180mm |
Altura de la bobina | ≤50mm |
Modo del cordón | Ranura por la ranura/la ranura del intervalo/el cordón de la suposición |
Velocidad del cordón | Sobre 0.8s/s |
Fuente de alimentación | 220V/50/60Hz 2Kw |
Peso | 700kgs |
Dimensión de la máquina | (L) 1000* (W) 600* (H) 1250m m |
(2) ventaja
Esta máquina adopta diseño conducido servo del sistema, de control del CNC y LO programa.
La indexación de direcciones es conducida por el sistema servo. Diverso modo del cordón se podía fijar por ejemplo el cordón de la ranura, el cordón del intervalo, y el cordón de la suposición.
El eje principal adopta el sistema del servocontrol. La velocidad de rotación puede ser fijada.
Dos agujas conducidas por el sistema servo atan superior y más bajo arrollan simultáneamente.
La máquina puede alimentar automáticamente el hilo y cortar el hilo. No hay necesidad de atar un nudo.
El cambio de fabricación es rápido y conveniente. La gama de la longitud de la pila del estator es 50-130m m.
La tensión del cordón puede ser fijada,
Capacidad de producción ≤1s/slot.
Debe ser ningún alambre de cobre rompió y ató con alambre el esmalte roto.
Tarifa primaria el ≥98.5% de la calificación, después de la reanudación, la tarifa el ≥99.5%
su máquina adopta el sistema de protección de rejilla de la seguridad. Necesidad del operador de colocarse al actuar.
La máquina adopta la tecla de partida de dos manos simultáneamente para asegurar seguridad.
(3) característica principal de la máquina
1. Adaptando el PLC industrial, el interfaz persona-ordenador y la marco-estructura horizontal diseñan, la máquina del sistema servo controla exactamente la acción del cordón.
2. Diversos métodos del cordón tales como cordón de la ranura-por-ranura, cordón del intervalo y cordón de la suposición son programables.
3. Esta máquina es conveniente para el estator grande con la alta proyección de la bobina.
4. Los útiles son movibles y convenientes para el cargamento rápido del estator y descargar, por lo tanto para reducir la fuerza de trabajo con eficacia.
(4) OEM/ODM
La compañía produce principalmente la maquinaria y el equipo del motor. Nuestros productos incluyen principalmente la máquina de bobina automática, la máquina de atadura, insertando la máquina, formando la máquina, formando la máquina etc. Adoptamos tecnología avanzada y los procesos de ultramar y fuerza de voluntad corporativa para mejorar capacidad de producción electromecánica de la fábrica completamente automatizada, con la calidad y el servicio de atención al cliente más estables de conseguir la confianza más grande.
Estamos en un concepto seguro, profesional y eficiente del servicio de “sabiduría y humanidad hacia la dirección del desarrollo, tecnología y el mundo simultáneamente con el progreso”, cubrir diversas necesidades de clientes de crear una carrera brillante.
(5) cadena de producción perfil
Con buen servicio, el equipo profesional y la calidad confiable, SMT proveen del cliente los diferentes tipos de motor de CA, de motor de DC, de motor de BLDC que fabrica servicio de asesoramiento técnico y de servicio de proyección de llavero, incluyendo la valoración de costes del motor, los conocimientos técnicos de fabricación, formación del personal, y terminan proyecto de llavero.
