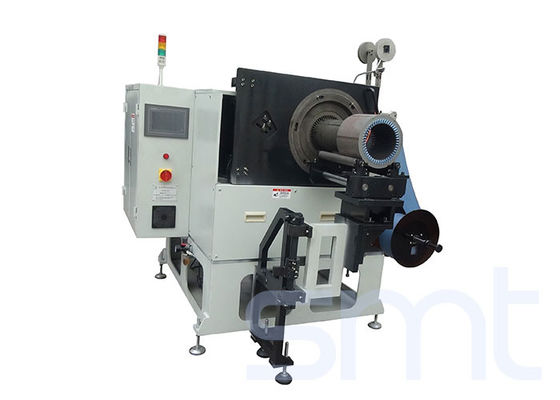

SMT - máquina de bobina del motor de inducción CW300 para la lavadora/la fan/la bomba
Este papel del aislamiento de la ranura que inserta la máquina se diseña especialmente para la inserción del papel de la célula de la ranura del estator industrial grande y de la talla media del motor. Todo el procedimiento es hecho por la máquina exceptúa automáticamente para poner y para sacar el estator. El coste de producción será reducido altamente disminuyendo la pérdida y el coste laboral materiales.
(1) introducción y característica
1. La máquina de inserción de papel del aislamiento de la ranura del estator adopta la estructura horizontal,
2. Conveniente para los motores eléctricos grandes y de tamaño mediano,
3. Insertando el papel del aislamiento automáticamente de la parte inferior de la ranura del estator;
4. Alimentación de papel automática, borde doblando y formando;
5. El cambio del número de ranura es controlado por eléctrico;
6. La ranura del intervalo que insertaba e inserción de la ranura del salto podía estar en la opción;
7. Caracterizado por velocidad rápida, la formación excelente, de poco ruido, el etc.
8. Es conveniente y fácil para diversa producción del estator del número de ranura y los útiles cambiantes.
9. El filo del papel del aislamiento debe estar aseado, ningún daño, y libre de las rebabas.
10. El estator no debe ser deformación y la laminación del estator no debe hacia arriba resultar de la inserción del papel.
11. Adapte el motor servo para la indexación de direcciones, la alimentación de papel y empujar del papel.
(2) parámetro técnico principal:
Nombre de producto: | Máquina industrial de la inserción del papel del aislamiento de la célula de la ranura del motor |
Altura de pila: | 50- 300m m |
Identificación del estator: | 70~150m m |
StatorO.D: | Max 320m m |
Altura del borde doblada: | 4mm-7m m |
Grueso de papel: | 0.188-0.35m m |
Duración de ciclo: | 1-1.5s/s |
Fuente de alimentación: | 380V 50/60hz 3.5kw |
Peso: | sobre 500kg |
Dimensión: | (L) 1100* (W) 900* (H) 1500m m |
Ranura no: | puede ser settable |
(3) uso:
La máquina de la inserción del papel del aislamiento de la ranura del estator es conveniente para los motores grandes y de tamaño mediano, especialmente conveniente para la máquina trifásica, el motor de la bomba de agua profunda, el generador, el motor sumergible, etc….
