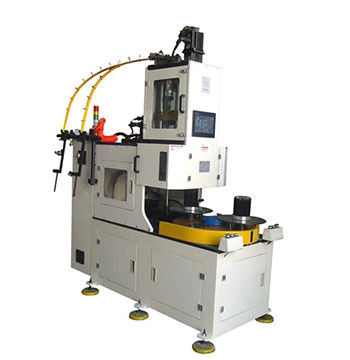

Máquina automática de bobinado de bobina para motor de inducción de motor de CA

Máquina de bobina automática de bobina para el motor de inducción del motor de CA

Esta máquina utilizó principalmente para la bobina de los 2 estatores de los polos. Un estator será venteado en cada ciclo, mejorando grandemente eficacia de la producción, cargamento automático y quitando el molde, para reducir intensidad de trabajo artificial. El proceso de enrrollamiento puede realizar golpear ligeramente (5 veces), afianzando funciones con abrazadera, el movimiento y el ángulo del pivote del movimiento de la palanca de la bifurcación de la mosca se puede ajustar dentro de cierta gama según las necesidades. Marco total de la aleación de aluminio (tratamiento de la oxidación anódica) con la protección de acrílico importada. Eléctrico es principalmente controlado por el PLC, el displayer, y el convertidor de frecuencia. Ajuste seguro y confiable, exhibición.

Función principal y característica de la máquina

La máquina de bobina de bobina del motor eléctrico es una máquina de enrrollamiento vertical automática de la doble-estación, la placa giratoria es estructura de dos estaciones. Adopta el sistema servo para girar y para poner en un índice la forma de transferencia.

Capaz de enrollar exactamente bobinas sobre la rueda volante forklike y de transferir fácilmente la bobina para arrollar el insertador, con eficacia alta y gran efecto de enrrollamiento de inserción.

Cada máquina de bobina de bobina tiene un útiles de enrrollamiento del sistema y tres formas de enrrollamiento verticales.

El sistema entero de útiles puede ser cambiado, y toma sobre 15min.

El eje principal es controlado por el motor servo. La exactitud del número de la vuelta de la bobina es la vuelta ±1.

El PLC puede fijar número de la vuelta, velocidad del viento, altura hundida de fabricación, velocidad hundida de fabricación y la dirección de bobina.

El eje de X y de Y de la puta del alambre y del cortador de alambre adopta el sistema servo. Puede ajustar la longitud del alambre del puente y llevar el alambre.

La fabricación hundida adopta el sistema servo. El número de segmento máximo de útiles hundido es 6.

Permita dos alambres que enrollan simultáneamente.

Y se dota con la función de la exhibición de vueltas dinámicas, de vueltas reales, de vueltas determinadas, de las causas del fracaso y de la auto-comprobación de la posición.

Libere de daño del esmalte y de la broche del alambre. Una vez que el alambre de cobre se funciona con hacia fuera, la máquina parará automáticamente.

La máquina de bobina automática de bobina no tiene ninguna vibración y ruido distintos.

(1) datos técnicos principales

(2) uso

Esta máquina es conveniente para 2 polos, 4 polos y la bobina de bobinas 6poles.

(3) función principal y característica de la máquina

Útiles de enrrollamiento: cada máquina tiene un útiles de enrrollamiento del sistema y tres formas de enrrollamiento verticales.
El sistema entero de útiles puede ser cambiado, y toma sobre 15min.
La placa giratoria es estructura de dos estaciones. Adopta el sistema servo para girar y para poner en un índice la forma de transferencia.
Permita tres alambres que enrollan simultáneamente.
El eje principal es controlado por el motor servo. La exactitud del número de la vuelta de la bobina es la vuelta ±1.
La velocidad de rotación de trabajo puede ser fijada. La máquina no tiene ninguna vibración y ruido distintos.
Libere de daño del esmalte y de la broche del alambre. Una vez que el alambre de cobre se funciona con hacia fuera, la máquina parará automáticamente.
El PLC puede fijar número de la vuelta, velocidad del viento, altura hundida de fabricación, velocidad hundida de fabricación y la dirección de bobina.
El eje de X Andy de la puta del alambre y del cortador de alambre adopta el sistema servo. Puede ajustar la longitud del alambre del puente y llevar el alambre.
La fabricación hundida adopta el sistema servo. El número de segmento máximo de útiles hundido es 6.

(4) perfil de OEM/ODM

Aprovechando completo de ingenieros experimentados, de profesionales expertos, del equipo perfecto, del control de proceso estricto de fabricación y de la red de servicio ancha de la cobertura, nos dedican para proveer de nuestros clientes la solución optimizada a la fabricación del motor eléctrico. Hasta ahora, excepto la cuota de mercado grande en China, exportamos hacia fuera las máquinas a los países mundiales tales como E.E.U.U., Italia, Australia, India, Brasil, México, Turquía, Tailandia, Vietnam, Irán, etc, y nuestras máquinas comparten la gran reputación entre los clientes para el funcionamiento durable, confiable él, el precio razonable y el buen después-servicio.

(5) cadena de producción perfil

Con buen servicio, el equipo profesional y la calidad confiable, SMT proveen del cliente los diferentes tipos de motor de CA, motor de DC, motor de BLDC que fabrica servicio de asesoramiento técnico y servicio de proyección de llavero, incluyendo la valoración de costes del motor, los conocimientos técnicos de fabricación, la formación del personal, y el proyecto de llavero completo.
