PLC automático Displayer de la máquina de bobina de bobina diámetro de alambre de 0.2~1.0 milímetros
Resumen del producto
Máquina Automática de Bobinado de Bobinas con Pantalla PLC para Diámetro de Cable de 0.2~1.0 MM Esta máquina está diseñada principalmente para bobinar estatores de 2 polos, completando un estator por ciclo para mejorar significativamente la eficiencia de producción. Cuenta con carga y extracción de ...
Atributos personalizados del producto
Nombre:
PLC automático Displayer de la máquina de bobina de bobina diámetro de alambre de 0.2~1.0 milímetros
Velocidad del alambre:
≤2000r/min
Número de la transferencia:
2 piezas
Condición:
NUEVO
Garantía:
12 meses
Cabeza de enrrollamiento:
1 Uds.
Max Stack Height:
≤150mm
Aplicación:
Producción del estator
Calificación automática:
Completo
OEM:
Sí
Resaltar:
Máquina de bobinado de estator con pantalla PLC
,Bobinadora automática de bobinas 0.2-1.0mm
,Máquina bobinadora de alambre con control PLC
Propiedades básicas
Lugar de origen:
Porcelana
Nombre de la marca:
SMT
Certificación:
ISO9001/SGS/CE
Número de modelo:
SMT-LR150
Propiedades comerciales
Cantidad de orden mínima:
1 juego
Precio:
Negociable
Detalles de empaquetado:
Caja de madera conveniente para el transporte del mar.
Tiempo de entrega:
50-60 días para 1 juego
Condiciones de pago:
T/T, L/C
Capacidad de la fuente:
1pcs/50-60 días
Descripción del producto

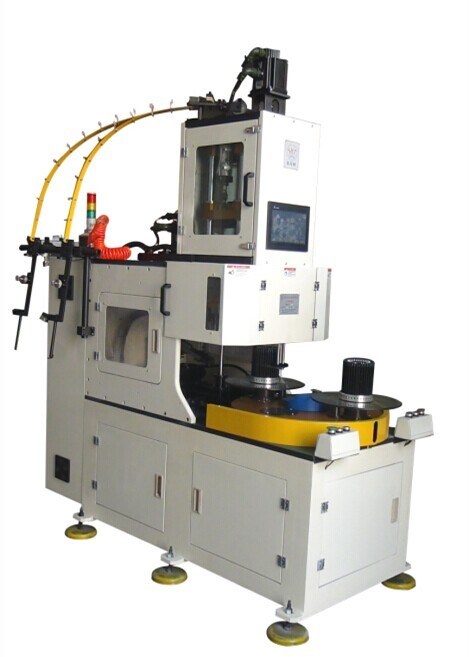

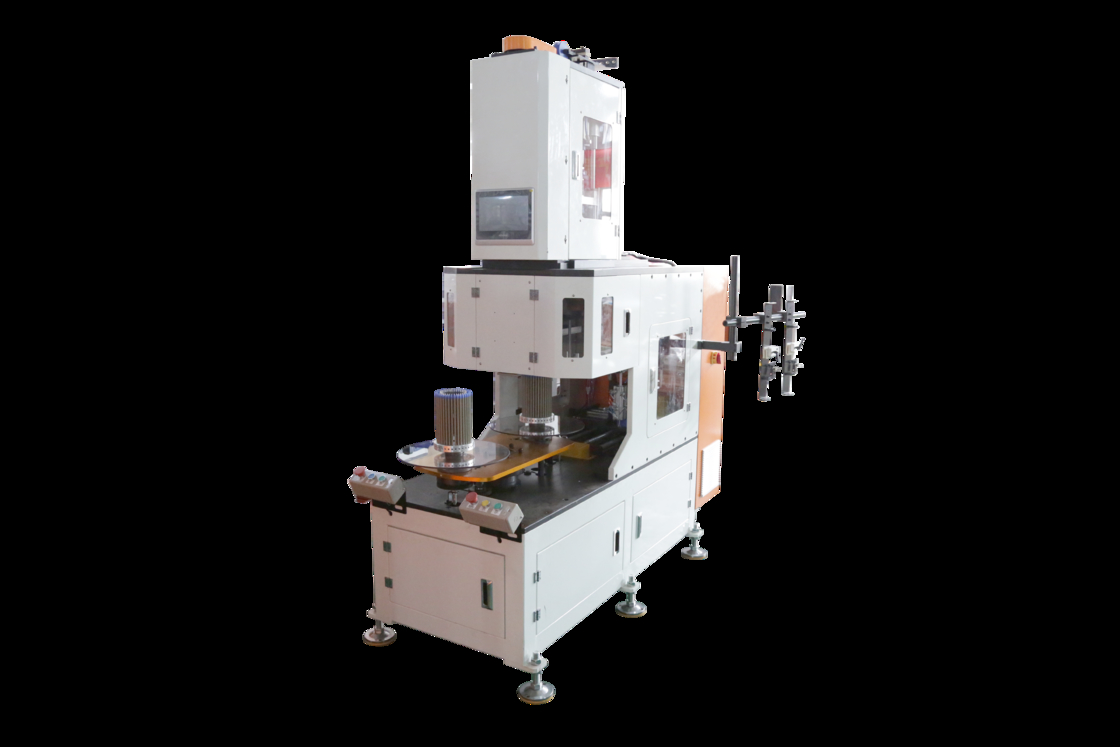

Máquina Automática de Bobinado de Bobinas con Pantalla PLC para Diámetro de Cable de 0.2~1.0 MM
Esta máquina está diseñada principalmente para bobinar estatores de 2 polos, completando un estator por ciclo para mejorar significativamente la eficiencia de producción. Cuenta con carga y extracción de moldes automáticas para reducir la intensidad de la mano de obra. El proceso de bobinado admite funciones de toma (5 veces) y sujeción, con carrera y ángulo de pivote de la horquilla voladora ajustables. El marco está construido con aleación de aluminio anodizado con protección acrílica importada. El control eléctrico se gestiona mediante PLC, pantalla y convertidor de frecuencia para un funcionamiento seguro y fiable.
Función y Características Principales de la Máquina
- Automática vertical de doble estación máquina bobinadora de bobinas con estructura de plataforma giratoria de dos estaciones
- Sistema servo para rotación y transferencia de índice
- Bobina con precisión las bobinas en el volante en forma de horquilla y las transfiere al insertador de bobinas con alta eficiencia
- Incluye un juego de herramientas de bobinado con tres formas de bobinado vertical
- Posibilidad de cambio completo de herramientas en aproximadamente 15 minutos
- Husillo principal controlado por servo con precisión de ±1 vuelta
- PLC controla el número de vueltas, la velocidad de bobinado, la altura/velocidad de hundimiento de la herramienta y la dirección de bobinado
- Sistema servo para gancho y cortador de alambre del husillo X/Y con longitud de cable puente/guía ajustable
- Admite bobinado simultáneo de dos cables
- Muestra vueltas dinámicas, vueltas reales, vueltas establecidas, causas de fallos y autocomprobación de posición
- Parada automática cuando se agota el alambre de cobre
- Funcionamiento con vibración y ruido mínimos
Principales Especificaciones Técnicas
| Modelo | LR150 |
|---|---|
| Cabezal de Bobinado | 1 pieza |
| Diámetro del Cable | 0.3-1.0mm |
| Altura de la pila | ≤150mm |
| Velocidad de descarga | ≤2000r/min |
| Precisión de bobinado | ±0 vueltas |
| Presión de aire | ≥0.6MPa |
| Fuente de alimentación | 380V/50/60Hz 8Kw |
| MOQ | 1 juego de Máquina Automática de Bobinado de Bobinas |
| Certificación | ISO9001:2008; SGS |
Aplicaciones
Adecuado para bobinar bobinas de 2 polos, 4 polos y 6 polos.
Capacidades OEM/ODM
Aprovechando ingenieros experimentados, profesionales cualificados, equipos avanzados y estrictos controles de fabricación, proporcionamos soluciones optimizadas para la fabricación de motores eléctricos. Nuestras máquinas se exportan a todo el mundo (EE. UU., Italia, Australia, India, Brasil, México, Turquía, Tailandia, Vietnam, Irán, etc.) y son reconocidas por su rendimiento duradero, precios competitivos y excelente servicio postventa.
Servicios de Línea de Producción
Ofrecemos consultoría técnica integral y servicios de proyectos llave en mano para la fabricación de motores AC/DC/BLDC, incluyendo evaluación de costes, conocimientos de fabricación, formación del personal e implementación completa del proyecto.
