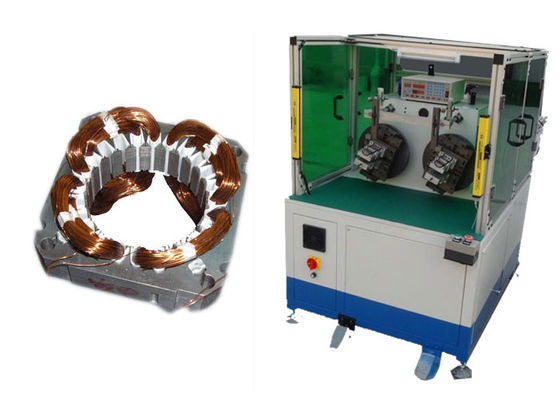

Equipo multipolar 220V 50Hz/60Hz de la devanadera de la máquina de bobina del estator

Cantidad Mínima De Pedido:	1 JUEGO
Precio:	Negociable
Embalaje Estándar:	Caja de madera conveniente para el transporte del mar.
Período De Entrega:	35-69 días
Método De Pago:	LC, T/T
Capacidad De Suministro:	1 unidad/35-69 días

Información detallada

Descripción del producto

Información detallada

Lugar de origen

Porcelana

Nombre de la marca

Certificación

ISO9001 / SGS

Número de modelo

SMT-WR100

nombre:

Equipo automático de bobinado de bobina de estator multipolar

Aviador:

200 mm

Número de la transferencia:

2-6pcs

fuente de alimentación:

220V/50/60Hz 1.5kw

Dimensión:

(Largo)1051*(Ancho)1811*(Alto)1501mm

Cabeza de enrrollamiento:

Presión de aire:

0.6-0.7MPA

Diámetro del alambre:

0,15-0,9 mm

Resaltar:

Las demás máquinas para la fabricación de la siguiente clase:

equipo de enrollamiento de estator de varios polos

Máquina de enrollamiento de estatores de 50 Hz a 60 Hz

Descripción del producto

Máquina de Bobinado de Estator Multipolo

Esta avanzada máquina de bobinado de estatores multipolo funciona con una fuente de alimentación de 220V 50Hz/60Hz. Cuenta con un controlador de programa Mitsubishi y GOT para una interacción hombre-máquina intuitiva, lo que permite la modificación y el almacenamiento sencillos de los parámetros de bobinado. La combinación de levas calculada con precisión garantiza procesos de bobinado precisos, mientras que el diseño de la fijación fija y la funda protectora garantizan operaciones de colgado de alambre rápidas, exactas y seguras.

Especificaciones Técnicas

Modelo	WR100
Diámetro del Alambre	0.15-0.8mm
Velocidad de Rotación	800r/min
Cabezal de Bobinado	2 piezas
Diámetro de Giro	250mm
Distancia Máxima de Bobinado	160mm
Presión de Aire	0.4-0.7Mpa
Fuente de Alimentación	220V/50/60Hz 1.5Kw
MOQ	1 pieza
Dimensión	(L)1050(W)1800(H)1500mm

Proceso de Operación

La eficiencia de producción promedia aproximadamente 1000 piezas por turno de 8 horas, variando según las ranuras del inducido y el recuento de vueltas. El proceso automatizado comienza con la carga manual del inducido en la lanzadera. Al presionar INICIO, la lanzadera entrega el inducido a la posición de bobinado donde se produce el bobinado automático, la indexación y el corte del alambre. Después de la finalización, la lanzadera retira el inducido terminado y el operador lo descarga para completar el ciclo.

Características y Capacidades Clave

Juego completo de herramientas de bobinado con tres formas de bobinado verticales incluidas
Cambio rápido de herramientas (aproximadamente 15 minutos)
Plato giratorio de dos estaciones con sistema servo para rotación e indexación
Capaz de bobinado simultáneo de tres hilos
Eje principal controlado por servomotor con precisión de ±1 vuelta
Velocidad de rotación de trabajo ajustable con mínima vibración y ruido
Evita daños en el esmalte y rotura del alambre
Función de parada automática cuando se agota el alambre de cobre
Programación PLC para el recuento de vueltas, la velocidad, la altura de la herramienta y la dirección de bobinado
Husillos X e Y controlados por servo para el enganchador y cortador de alambre
Longitudes de alambre de puente y alambre de plomo ajustables
Herramienta controlada por servo hundida con capacidad de hasta 6 segmentos

Servicios OEM/ODM

Aprovechando ingenieros experimentados, profesionales cualificados, equipos avanzados y estrictos controles de los procesos de fabricación, proporcionamos soluciones optimizadas para la fabricación de motores eléctricos. Nuestras máquinas se exportan a todo el mundo a países como EE. UU., Italia, Australia, India, Brasil, México, Turquía, Tailandia, Vietnam e Irán, obteniendo reconocimiento por su durabilidad, fiabilidad, precios competitivos y excelente servicio postventa.

Soluciones de Línea de Producción

SMT ofrece consultoría técnica integral y servicios de proyectos llave en mano para la fabricación de motores de CA, motores de CC y motores BLDC. Nuestros servicios incluyen la evaluación de costos de motores, el conocimiento de la fabricación, la capacitación del personal y la implementación completa del proyecto. Nuestras soluciones sirven para diversas aplicaciones, incluidos motores de automóviles de nueva energía, servomotores, generadores, motores trifásicos, motores de bomba, motores de compresores, motores de electrodomésticos y otros motores de inducción. Nos especializamos en el ensamblaje de núcleos de estator y rotor, el aislamiento de ranuras, el bobinado automatizado, la inserción, la fusión y las tecnologías de impregnación de resina para diversos tamaños de estator y configuraciones de ranuras.
